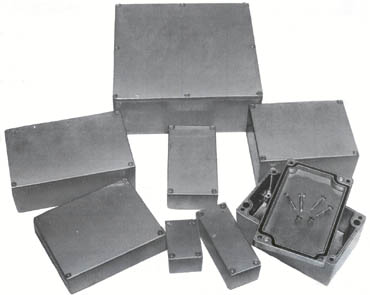

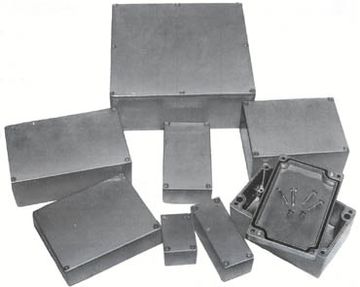

Lieferbar in verschiedenen Größen
-
Aufschraubbarer Deckel
-
Erstaunlich robust
-
Oberfläche: unbearbeitet
-
Ideal als Instrumenten-Gehäuse
-
Hohe Abschirmungs Eigenschaften
-
Vielseitige Einsatzmöglichkeiten
Die Süssco Baby Gehäuse sind ideal für:
- NF + HF-Verstärker, Oszillatoren, sequentiale und kombinationale Digitalschaltungen, Spannungs-Netzteile etc.
- Abschirmung von passiven und aktiven Filtern, Schaltungen mit kleinem Störabstand etc.
- SBG 50: Besonders geeignet für Miniaturverstärker, Abzweigdosen, abgest. Filternetzwerke, LED-Anzeigen.
- Außerdem sind sie wetter- und, unter Verwendung von Silikonpaste, wasserfest.
SBG - Abmessungen
| SBG - Type (Toleranz+/- 0,5 mm) | Gewicht ohne Deckel | Außenabmessungen | Materialstärke | |||||||
| Gesamt- | Unterteil | Lochabstände | Wandung bis Mitte Bohrung | Boden | ||||||
| Höhe | Breite | Tiefe | Maß | Höhe | Breite | Maß | von-bis | |||
| kg | A mm | B mm | C mm | D mm | E mm | F mm | G mm | H mm | B mm | |
| SBG 50 | 0,06 | 52,40 | 38,10 | 26,97 | 6,0 | 42,86 | 28,57 | 3,97 | 3,9 | 1,57-1,98 |
| SBG 100 | 0,08 | 92,08 | 38,10 | 26,97 | 6,0 | 82,50 | 28,50 | 3,97 | 3,9 | 1,57-1,98 |
| SBG 200 | 0,13 | 111,13 | 60,33 | 26,99 | 6,0 | 101,60 | 50,80 | 3,97 | 4,7 | 1,57-1,98 |
| SBG 300 | 0,30 | 119,06 | 93,66 | 52,39 | 6,0 | 110,60 | 85,60 | 4,34 | 4,7 | 1,91-2,29 |
| SBG 400 | 0,48 | 187,72 | 119,46 | 52,39 | 6,0 | 177,80 | 109,50 | 3,97 | 4,7 | 1,57-1,98 |
| SBG 500 | 0,57 | 187,72 | 119,46 | 77,79 | 6,0 | 177,80 | 109,50 | 3,97 | 4,7 | 2,16-2,54 |
| SBG 700 | 0,25 | 119,10 | 93,60 | 30,00 | 6,0 | 110,60 | 85,60 | 4,34 | 4,7 | 1,80-2,00 |
| SBG 113 | 0,47 | 125,00 | 125,00 | 75,00 | 6,0 | 115,60 | 115,60 | 3,97 | 4,7 | 2,5 max |
| SBG 114 | 0,32 | 145,00 | 95,00 | 45,00 | 6,0 | 135,60 | 85,60 | 3,97 | 4,7 | 2,5 max |
Achtung !
Aufgrund der schwankenden Rohstoffsituation, sind alle Preise momentan nur unter Vorbehalt!
Preistabelle
| SBG - Type | 1 - 19 Stück | 20 - 99 Stück | 100 - 199 Stück | Über 200 Stück |
| *SBG 50 | 8,80 | 7,85 | 7,36 | |
| *SBG 100 | 11,15 | 10,10 | 9,10 | |
| *SBG 200 | 12,77 | 11,82 | 11,24 | Auf |
| SBG 300 | 24,32 | 22,50 | 21,43 | |
| SBG 400 | 32,89 | 30,43 | 28,98 | Anfrage |
| SBG 500 | 47,14 | 43,60 | 41,52 | |
| SBG 700 | 20,05 | 18,55 | 17,67 | |
| SBG 113 | 34,65 | 31,60 | 29,76 | |
| SBG 114 | 30,86 | 28,55 | 27,19 | |
| *die Mindestbestellmenge für SBG50, SBG100 und SBG200 beträgt 10 Stück | ||||
REACH-RoHs konform
