Süssco GmbH & Co. KG Regalsysteme Teleskopschiene 8840 02

Die Schwerlast-Teleskopschiene 8840 läßt sich durch zweimaliges Ausziehen auf das doppelte Fixmaß verlängern.

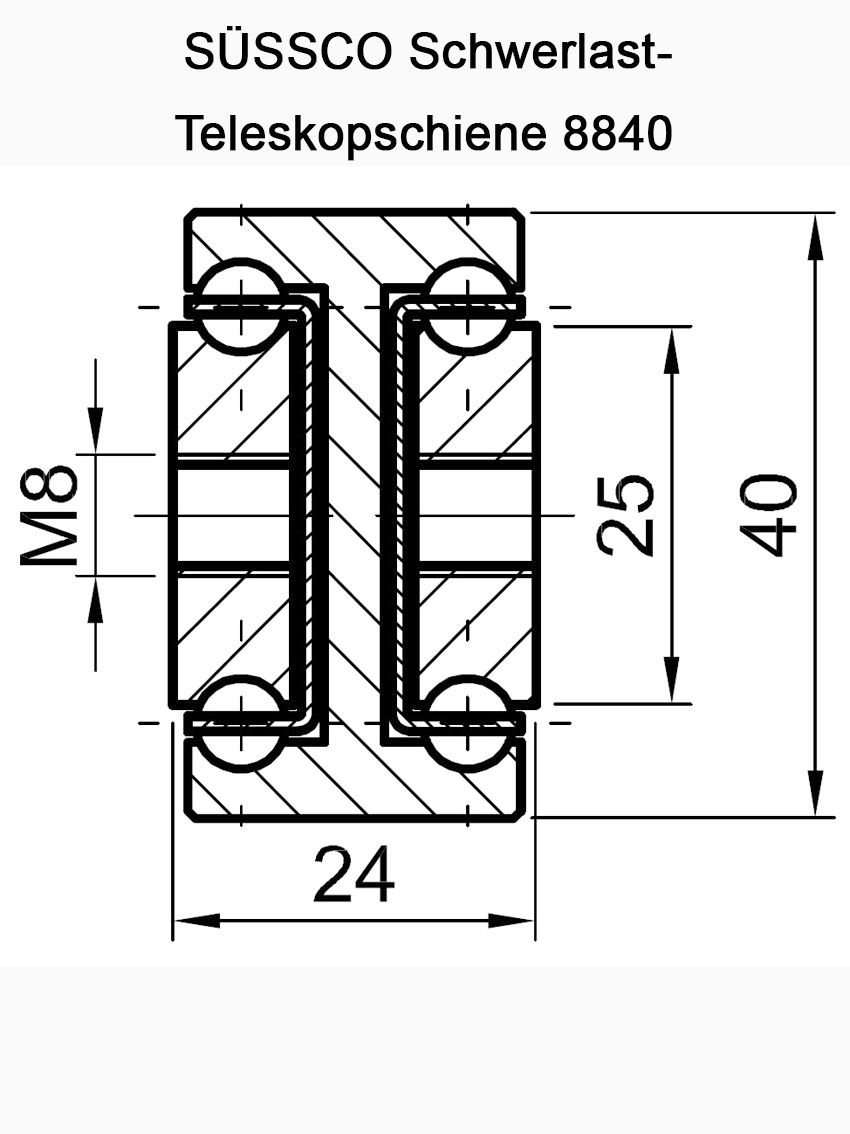

Die Teleskopauszüge werden mit M8 Standardbohrungen geliefert.

Sonderanfertigungen sind auf Wunsch möglich.

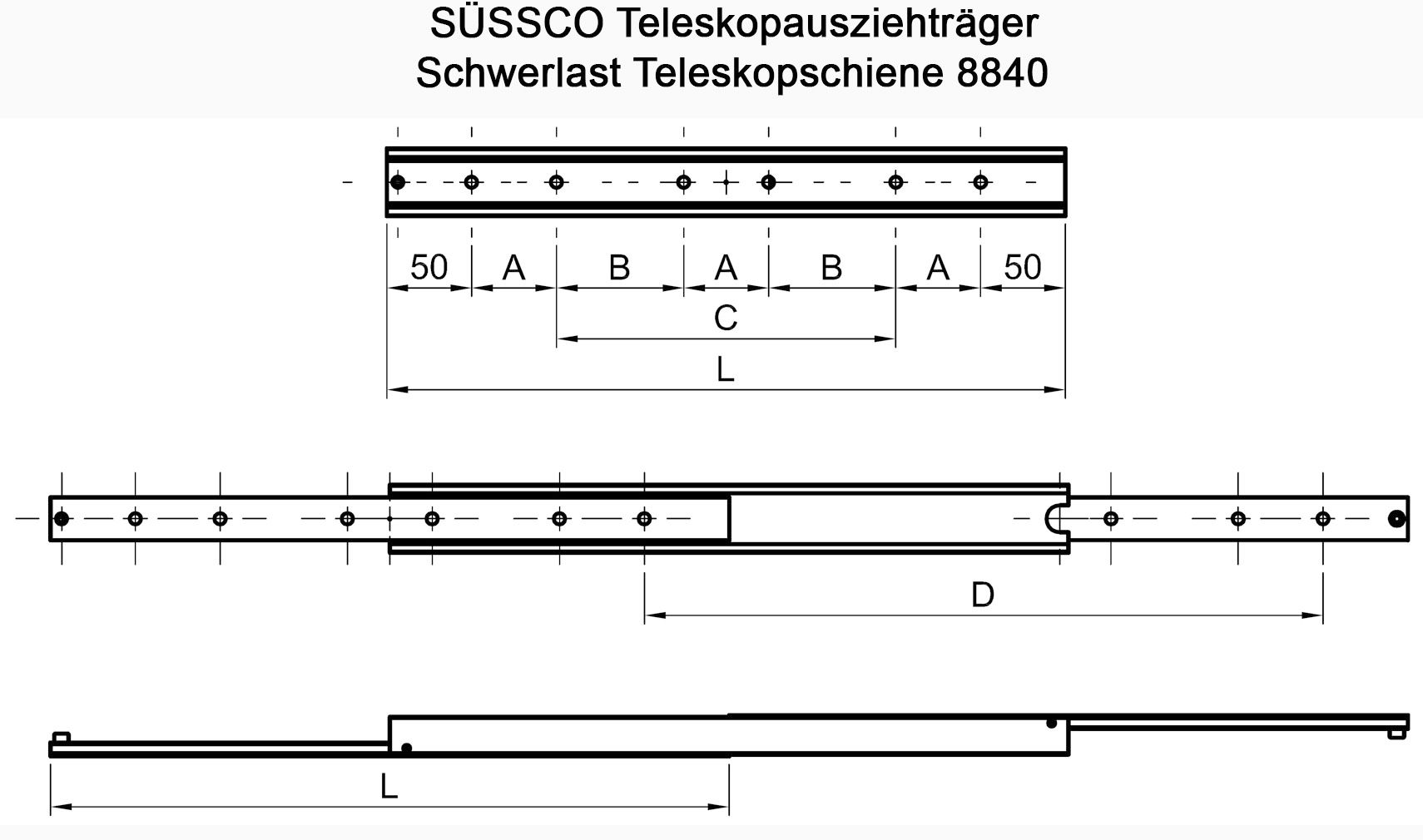

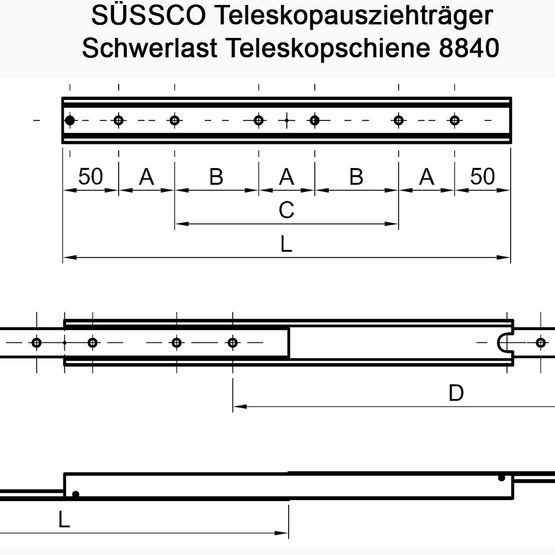

Modell 8840	Einbaulänge mm	Auszug mm	Belastung ca. kg / Paar	Bohrbild - Maß
Modell 8840	Einbaulänge mm	Auszug mm	Belastung ca. kg / Paar	A	B	C
8840 030	300	300	224	50		100
8840 035	350	350	231	50		150
8840 040	400	400	238	50		200
8840 045	450	450	245	50		250
8840 050	500	500	252	50		300
8840 055	550	550	259	50	150
8840 060	600	600	266	50	175
8840 065	650	650	259	50	200
8840 070	700	700	252	50	225
8840 075	750	750	245	50	250
8840 080	800	800	238	50	275
8840 085	850	850	231	50	300
8840 090	900	900	217	50	325
8840 095	950	950	210	50	350
8840 100	1.000	1.000	198	50	375

Süssco GmbH & Co. KG Regalsysteme Teleskopschiene 8840 04

Vollauszug: Auszuglänge = Einbaulänge.
Belastung in ausgezogener Position, bei gleichmäßiger Gewichtsverteilung und senkrechtem schubladenartigem Einbau.

Weitere belastungstechnische Details müssen auf jeden Fall mit unseren Mitarbeitern besprochen werden.
