Teleskopausziehträger
Aluminium

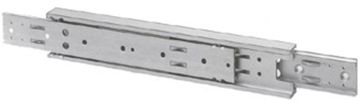

Teleskopschiene 210
Aluminium-Teleskopschiene | |||||
|---|---|---|---|---|---|
| Modell 210 | Einbaulänge mm geschlossen (+/-3mm) | Auszug mm (+/-3mm) | Abstand mm Lochmitte zu Lochmitte (+/- 0,15mm) | Befestigungs- löcher pro Schiene | Belastung ca. kg / Paar |
| 210 300 | 300 | 330 | 50 | 6 | 55 |
| 210 350 | 350 | 380 | 50 | 7 | 60 |
| 210 400 | 400 | 430 | 50 | 8 | 65 |
| 210 450 | 450 | 480 | 50 | 9 | 70 |
| 210 500 | 500 | 530 | 50 | 10 | 75 |
| 210 550 | 550 | 580 | 50 | 11 | 80 |
| 210 600 | 600 | 630 | 50 | 12 | 85 |

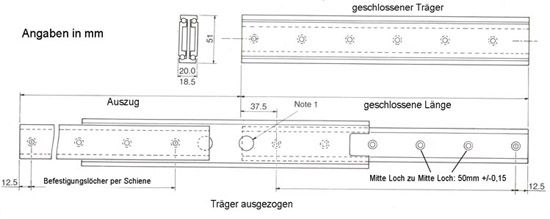

Doppelt ausziehbar; durch drei ineinander gleitende Schienenteile erreicht man beim Herausziehen das doppelte Maß der Einbaulänge plus 30mm Überauszug.
| Technische Daten | |
| Tragkraft | bis zu 85kg/Paar(gleichmäßig vert. Last) |
| Material | Alu-Legierung 6063 FT nach BS 1474 |
| Oberfläche | Eloxiert nach BS 1615 AAIO |
| Teleskop-Auszug | geschlossene Länge +30mm Überauszug |
| Kugelführung | Stahlkugeln in Nylonstreifen laufend |
| Bewegungsablauf | über 32 Stahlkugeln |
| Befestigung/Montage | Standard-Befestigungslöcher mit Durchgangsbohrungen in der Mittelschiene für den Einsatz von M5-Flachkopfschrauben |
Vollauszug: Auszuglänge = Einbaulänge + 30 mm Überauszug.
Belastung in ausgezogener Position, bei gleichmäßiger Gewichtsverteilung
und senkrechtem schubladenartigem Einbau.
Weitere belastungstechnische Details müssen auf jeden Fall mit unseren Mitarbeitern besprochen werden.
