Teleskopausziehträger

Schwerlast

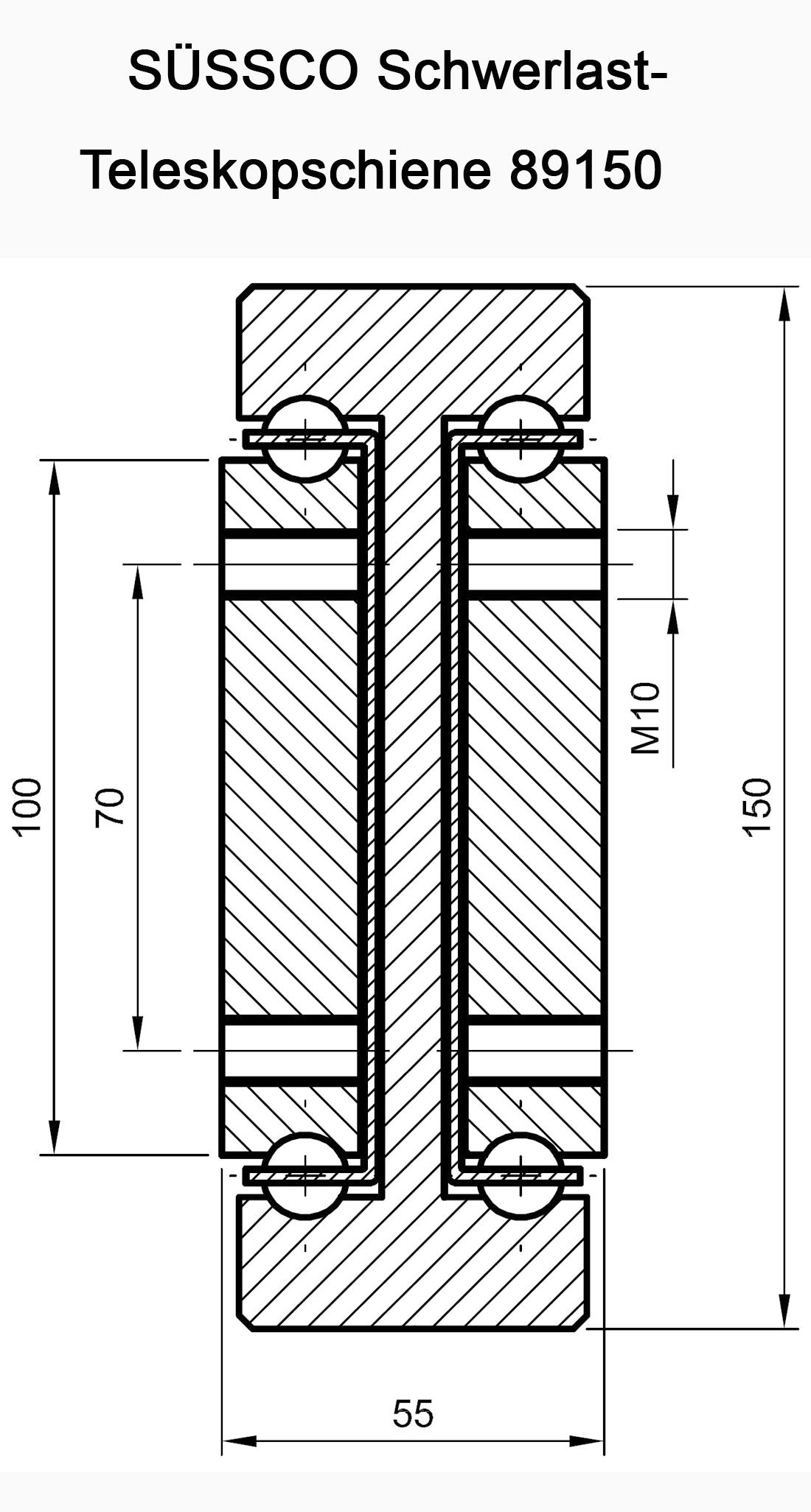

Teleskopschiene 89150

Material: Stahl verzinkt

Die Schwerlast-Teleskpschiene 89150 läßt sich durch zweimaliges Ausziehen auf das doppelte Fixmaß verlängern.

Der Teleskopausziehträger wird mit M10 Standardbohrungen geliefert.

Sonderanfertigungen sind auf Wunsch möglich.

Schwerlastschiene
Modell 89150

Einbaulänge
mm

Auszug
mm

Belastung
ca. kg / Paar

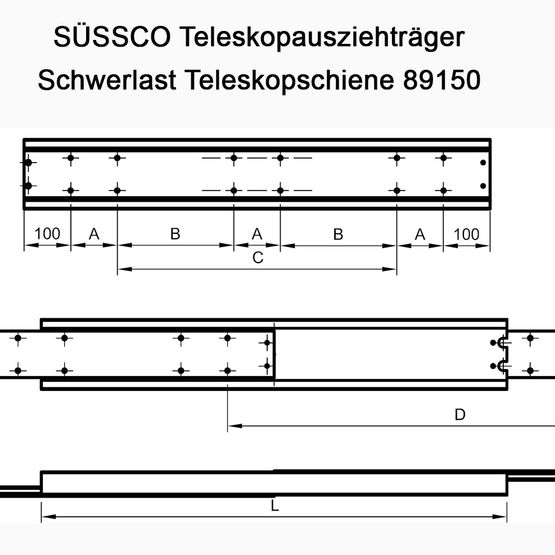

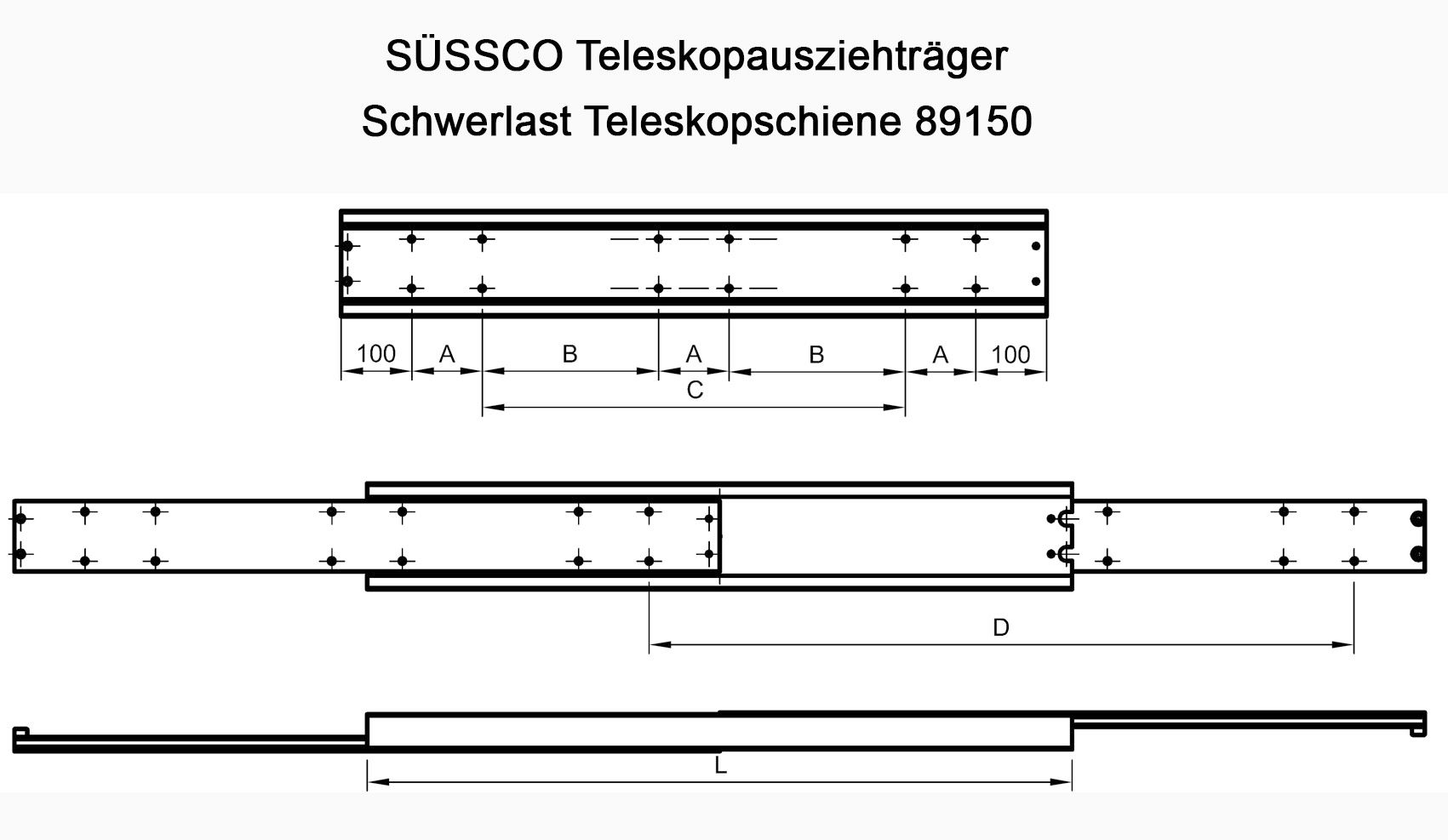

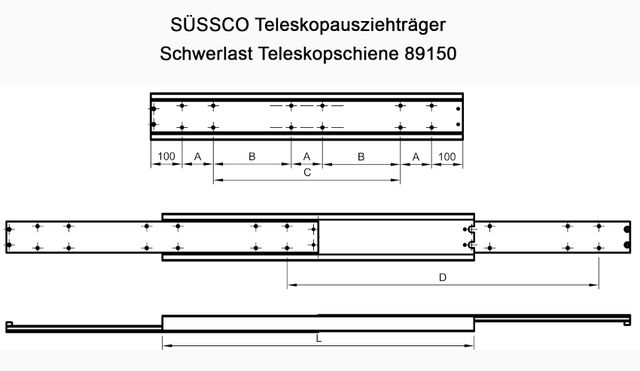

 Bohrbild - Maß

ABC
89150 303003001.680100
89150 353503501.74050 50
89150 404004001.80050 100
89150 454504501.86050 150
89150 505005001.92050 200
89150 555505501.98050 250
89150 606006002.04050 300
89150 656506501.98050150
89150 707007001.92050175
89150 757507501.86050200
89150 808008001.800100150
89150 858508501.740100175
89150 909009001.680100200
89150 959509501.620100225
89150 1001.0001.0001.560100250
89150 1051.0501.0501.536100275
89150 1101.1001.1001.500100300
89150 1151.1501.1501.464100325
89150 1201.2001.2001.440100350
89150 1251.2501.2501.416100375
89150 1301.3001.3001.380100400
89150 1351.3501.3501.344100425
89150 1401.4001.4001.320100450
89150 1451.4501.4501.296100475
89150 1501.5001.5001.260100500
89150 1551.5501.5501.224100525
89150 1601.6001.6001.200100550
89150 1651.6501.6501.176100575
89150 1701.7001.7001.140100600
89150 1751.7501.7501.104100625
89150 1801.8001.8001.080100650
89150 1851.8501.8501.056100675
89150 1901.9001.9001.020100700
89150 1951.9501.950984100725
89150 2002.0002.000960100750
89150 2052.0502.050930100775
89150 2102.1002.100900100800
89150 2152.1502.150870100825
89150 2202.2002.200840100850
89150 2252.2502.250810100875
89150 2302.3002.300780100900
89150 2352.3502.350750100925
89150 2402.4002.400720100950
89150 2452.4502.450690100975
89150 2502.5002.5006601001.000



Vollauszug: Auszuglänge = Einbaulänge.
Belastung in ausgezogener Position, bei gleichmäßiger Gewichtsverteilung und senkrechtem schubladenartigem Einbau.

Sie erhalten die Teleskopschiene auch mit Durchlaufsperre, reziprok (wechselseitig ausziehbar).

Weitere belastungstechnische Details müssen auf jeden Fall mit unseren Mitarbeitern besprochen werden.
