Teleskopschiene 8840 s

Name: SÜSSCO
Address: Oehleckerring 8 -10, Hamburg, Hamburg, 22419, DE
Telephone: +49 40 5310060

Material: Stahl verzinkt

Download als PDF

Süssco GmbH & Co. KG Regalsysteme Teleskopschiene 8840s 01

Die Teleskopschiene 8840 s läßt sich durch zweimaliges Ausziehen auf das doppelte Fixmaß verlängern.

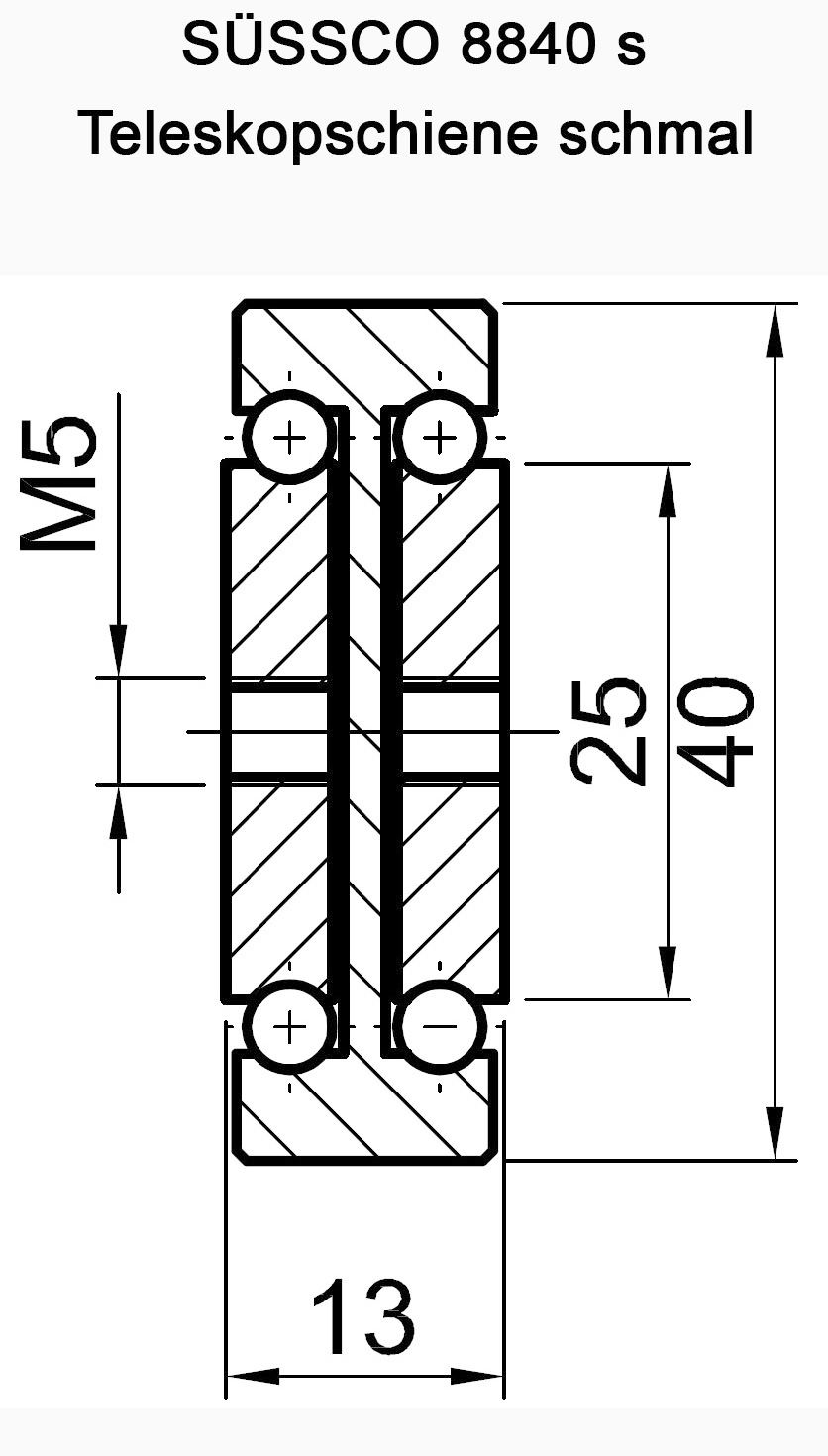

Der Teleskopauszug wird mit M5 Standardbohrungen geliefert - Sonderanfertigungen sind auf Wunsch möglich.

Modell 8840 s	Einbaulänge mm	Auszug mm	Belastung ca. kg / Paar	Bohrbild - Maß

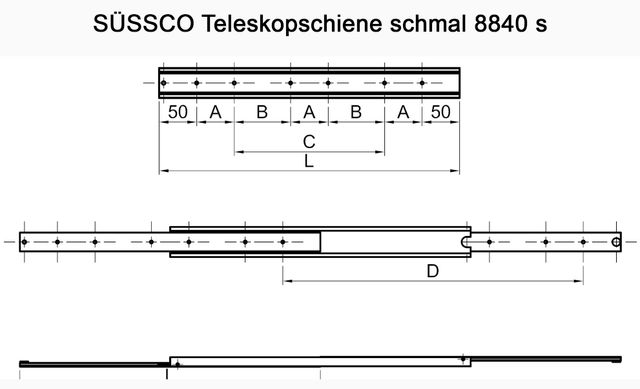

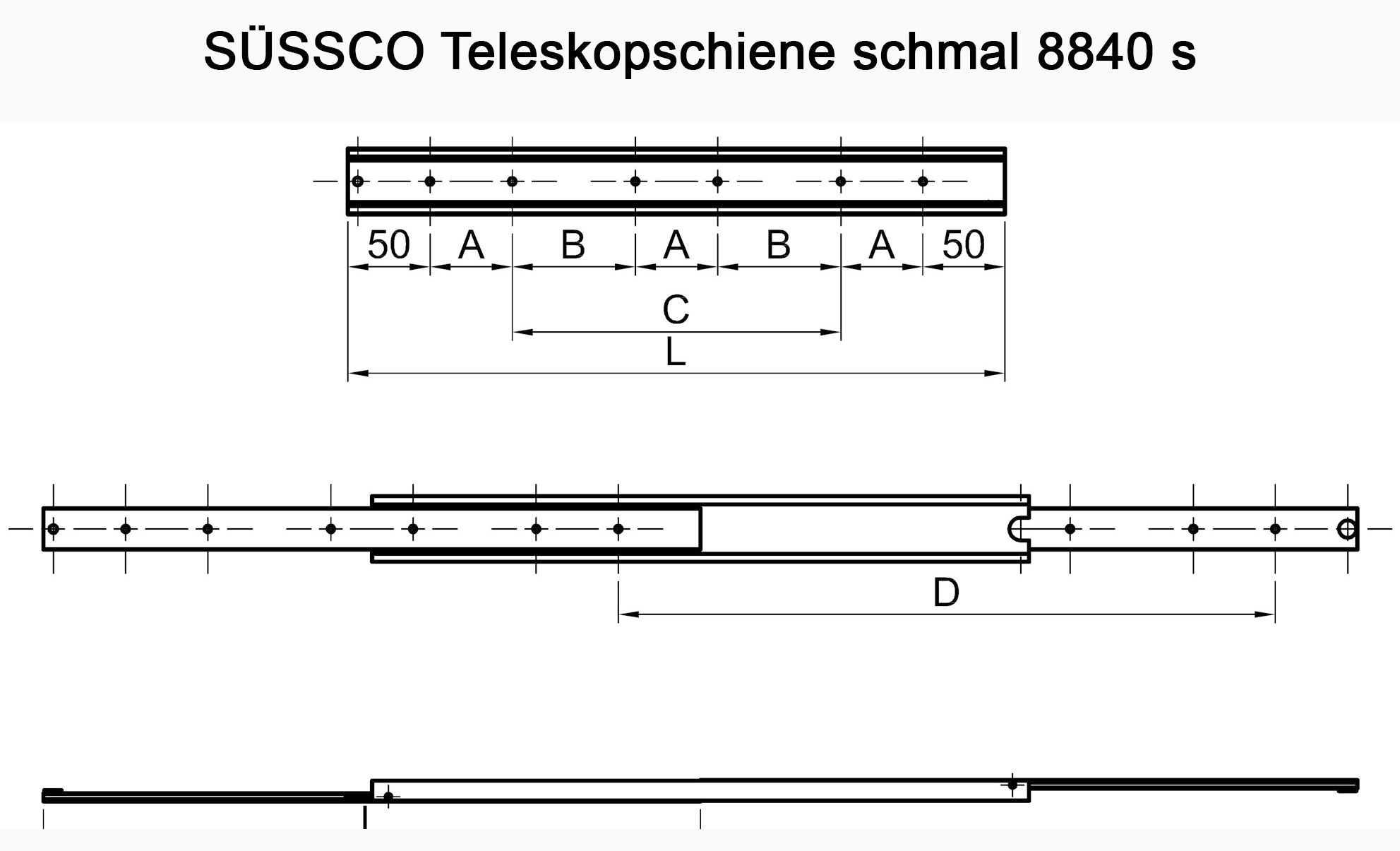

Modell 8840 s	Einbaulänge mm	Auszug mm	Belastung ca. kg / Paar	A	B	C
8840 15	150	150	90	50
8840 20	200	200	107	50
8840 25	250	250	114	50		50
8840 30	300	300	125	50		100
8840 35	350	350	136	50		150
8840 40	400	400	147	50		200
8840 45	450	450	158	50		250
8840 50	500	500	164	50		300
8840 55	550	550	166	50	150
8840 60	600	600	160	50	175
8840 65	650	650	155	50	200
8840 70	700	700	150	50	225
8840 75	750	750	140	50	250
8840 80	800	800	125	50	275
8840 85	850	850	110	50	300
8840 90	900	900	98	50	325
8840 95	950	950	90	50	350
8840 100	1.000	1.000	80	50	375

Vollauszug: Auszuglänge = Einbaulänge.
Belastung in ausgezogener Position, bei gleichmäßiger Gewichtsverteilung und senkrechtem schubladenartigem Einbau.

Weitere belastungstechnische Details müssen auf jeden Fall mit unseren Mitarbeitern besprochen werden.
