Teleskopausziehträger

Schwerlast

Teleskopschiene 8860

Material: Stahl verzinkt, Edelstahl oder Aluminium.

Die Schwerlast-Teleskpschiene 8860 läßt sich durch zweimaliges Ausziehen auf das doppelte Fixmaß verlängern.

Die Teleskopausziehträger werden mit M8 Standardbohrungen geliefert.

Sonderanfertigungen sind auf Wunsch möglich.

Modell 8860

Einbaulänge
mm

Auszug
mm

Belastung
ca. kg / Paar

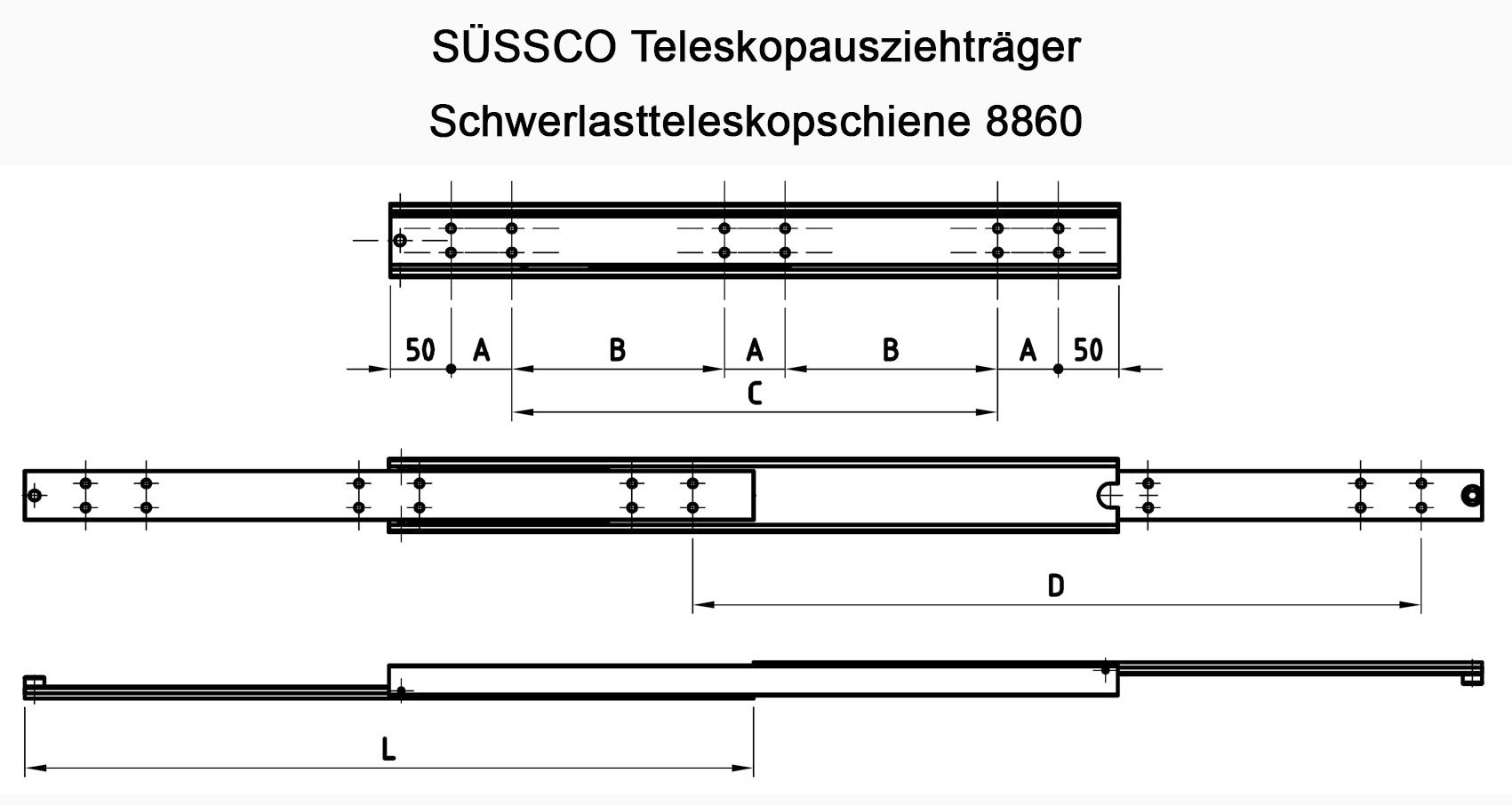

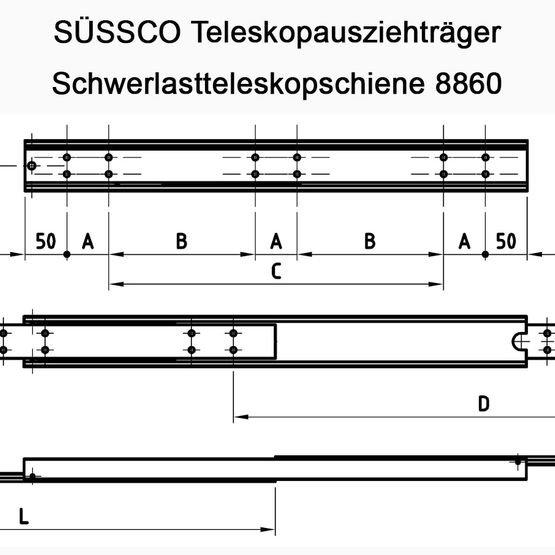

 Bohrbild - Maß

ABC
8860 03030030042050 100
8860 03535035043050 150
8860 04040040043550 200
8860 04545045044050 250
8860 05050050044650 300
8860 05555055046050 350
8860 06060060047250 400
8860 06565065048450200
8860 07070070049850225
8860 07575075051050250
8860 08080080051850275
8860 08585085052250300
8860 09090090052050325
8860 09595095051050350
8860 1001.0001.00050350375
8860 1051.0501.05048450400
8860 1101.1001.10046550425
8860 1151.1501.15044350450
8860 1201.2001.20042050475
8860 1251.2501.25039750500
8860 1301.3001.30037550525
8860 1351.3501.35035350550
8860 1401.4001.40033250575
8860 1451.4501.45030950600
8860 1501.5001.50029250625
8860 1551.5501.55027150650
8860 1601.6001.60025150675
8860 1651.6501.65023250700
8860 1701.7001.700213100650
8860 1751.7501.750194100675
8860 1801.8001.800175100700
8860 1851.8501.850158100725
8860 1901.9001.900140100750
8860 1951.9501.950122100775
8860 2002.0002.000104100800



Vollauszug: Auszuglänge = Einbaulänge.
Belastung in ausgezogener Position, bei gleichmäßiger Gewichtsverteilung und senkrechtem schubladenartigem Einbau.

Dieses Modell ist mit Durchlaufsperre für einen reziproken (wechselseitigen) Auszug konzipiert.

Weitere belastungstechnische Details müssen auf jeden Fall mit unseren Mitarbeitern besprochen werden.
