Teleskopausziehträger

Schwerlast

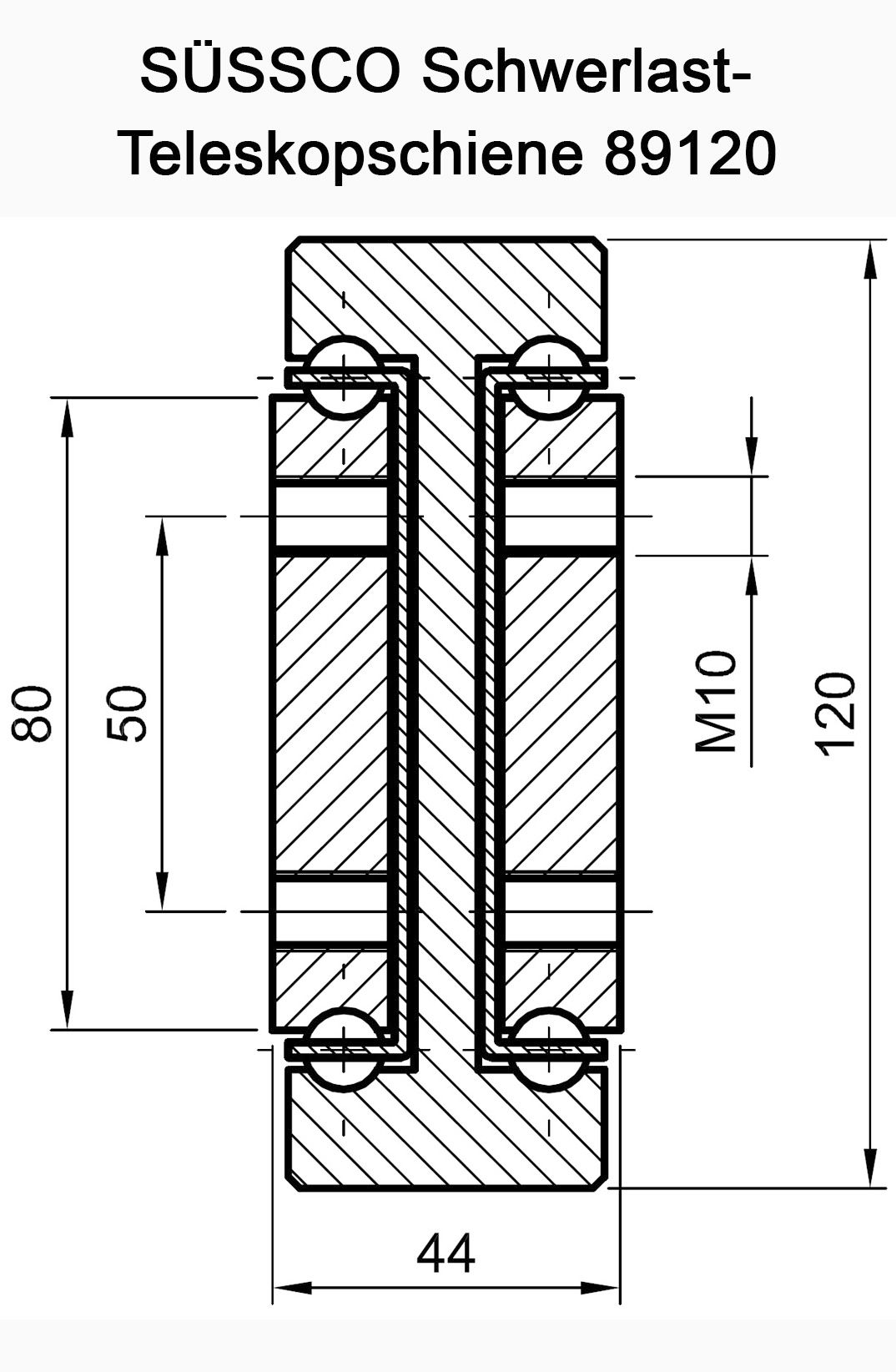

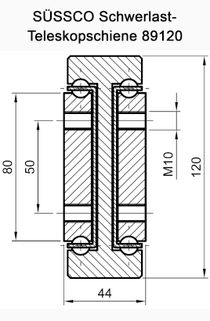

Teleskopschiene 89120

Material: Stahl verzinkt

Die Schwerlast-Teleskpschiene 89120 läßt sich durch zweimaliges Ausziehen auf das doppelte Fixmaß verlängern.

Der Teleskopausziehträger wird mit M10 Standardbohrungen geliefert.

Sonderanfertigungen sind auf Wunsch möglich.

Schwerlastschiene
Modell 89120

Einbaulänge
mm

Auszug
mm

Belastung
ca. kg / Paar

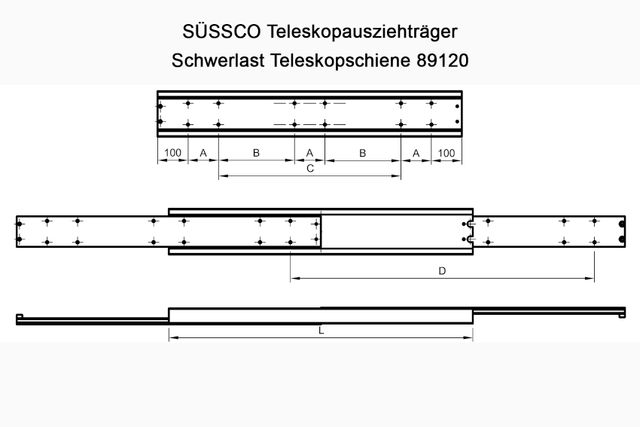

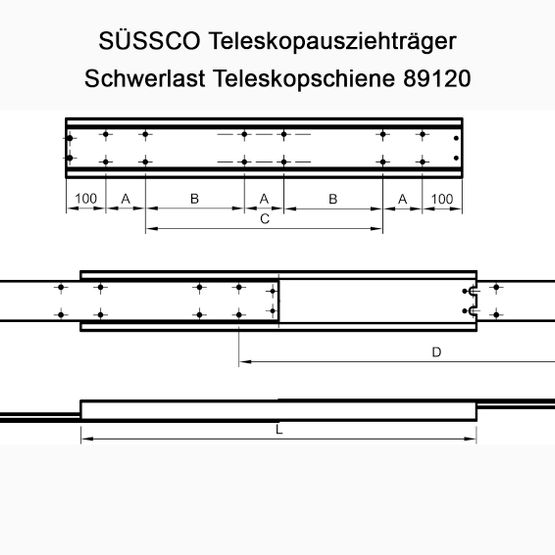

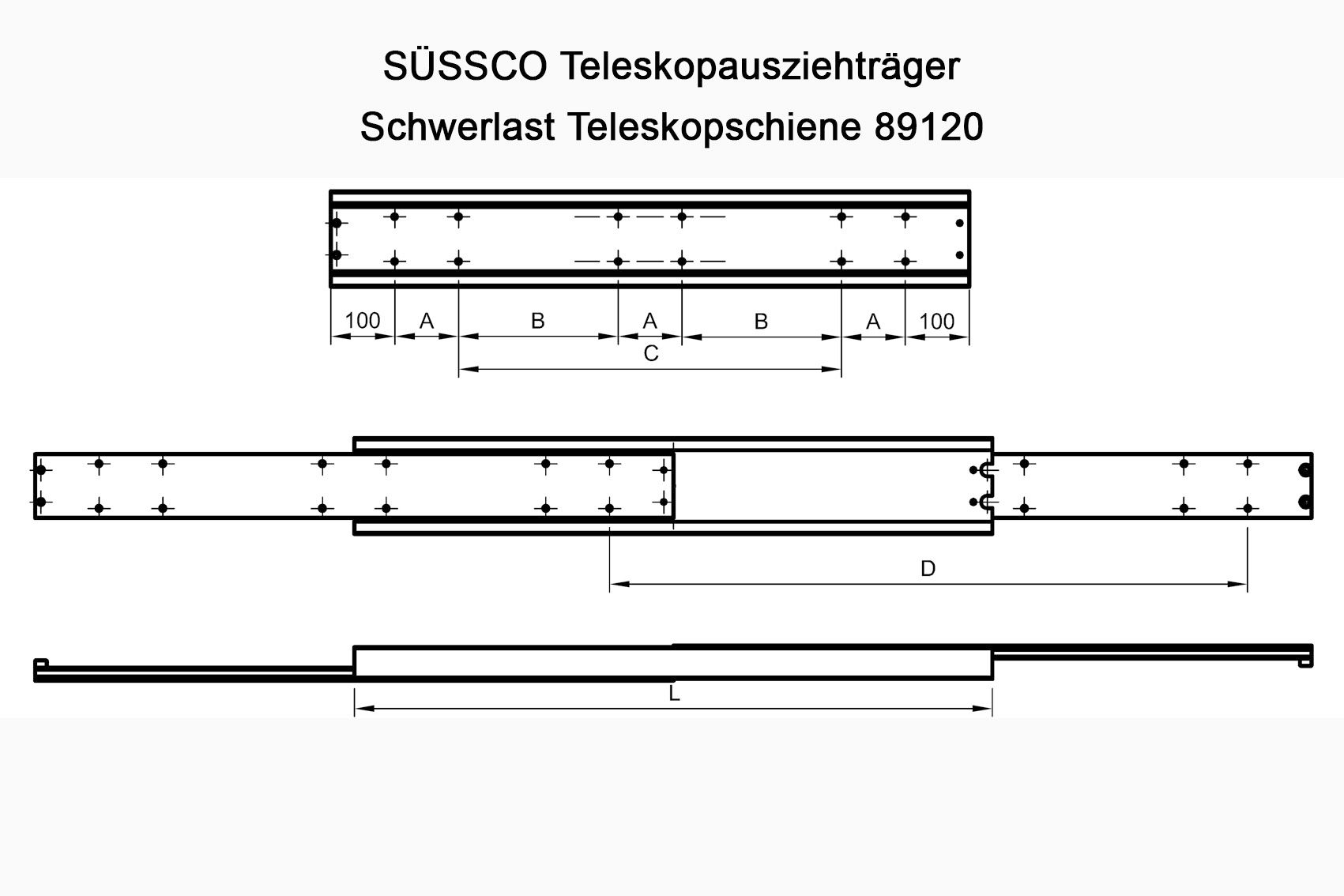

 Bohrbild - Maß

ABC
89120 303003001.430100
89120 353503501.48550 50
89120 404004001.54050 100
89120 454504501.59550 150
89120 505005001.65050 200
89120 555505501.59550 250
89120 606006001.54050 300
89120 656506501.48550150
89120 707007001.43050175
89120 757507501.37550200
89120 808008001.320100150
89120 858508501.262100175
89120 909009001.210100200
89120 959509501.155100225
89120 1001.0001.0001.100100250
89120 1051.0501.0501.099100275
89120 1101.1001.1001.095100300
89120 1151.1501.1501.093100325
89120 1201.2001.2001.092100350
89120 1251.2501.2501.080100375
89120 1301.3001.3001.068100400
89120 1351.3501.3501.045100425
89120 1401.4001.4001.031100450
89120 1451.4501.4501.004100475
89120 1501.5001.500976100500
89120 1551.5501.550935100525
89120 1601.6001.600903100550
89120 1651.6501.650858100575
89120 1701.7001.700812100600
89120 1751.7501.750759100625
89120 1801.8001.800714100650
89120 1851.8501.850660100675
89120 1901.9001.900610100700
89120 1951.9501.950550100725
89120 2002.0002.000488100750
89120 2102.1002.100433100800
89120 2202.2002.200389100850
89120 2302.3002.300333100900
89120 2402.4002.400275100950
89120 2502.5002.5002241001.000
89120 2602.6002.6001731001.050



Vollauszug: Auszuglänge = Einbaulänge.
Belastung in ausgezogener Position, bei gleichmäßiger Gewichtsverteilung und senkrechtem schubladenartigem Einbau.

Dieses Modell ist mit Durchlaufsperre für einen reziproken (wechselseitigen) Auszug konzipiert.

Weitere belastungstechnische Details müssen auf jeden Fall mit unseren Mitarbeitern besprochen werden.
