Teleskopausziehträger
Aluminium
Teleskopschiene 240
Aluminium-Teleskopschiene | |||
|---|---|---|---|
| Modell 240 | Einbaulänge mm geschlossen (+/-3mm) | Auszug mm (+/-3mm) | Belastung ca. kg / Paar |
| 240 300 | 300 | 165 | 55 |
| 240 350 | 350 | 190 | 60 |
| 240 400 | 400 | 215 | 65 |
| 240 450 | 450 | 240 | 70 |
| 240 500 | 500 | 265 | 75 |
| 240 550 | 550 | 290 | 80 |
| 240 600 | 600 | 315 | 85 |
Diese Aluminium Teleskopschiene ist für hohe Lasten bis 85 kg/Paar geeignet.
Beim Herausziehen erreicht man ein Maß von 50% des geschlossenen Teleskopträgers plus 15 mm Überauszug.
| Technische Daten | |
| Tragkraft | bis zu 85 kg/Paar (gleichmäßig vert. Last) |
| Material | Alu-Legierung 6063 AFT nach BS 1474 |
| Oberfläche | Eloxiert nach BS 1615 AA10 |
| Teleskop-Auszug | 50% der geschlossenen Länge +15 mm Überauszug |
| Kugelführung | Stahlkugeln in Nylonstreifen laufend |
| Bewegungsablauf | über 16 Stahlkugeln |

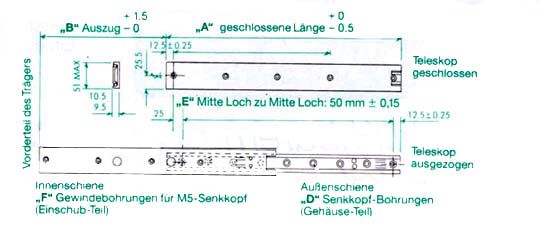

| Befestigung/Montage | Innenschiene mit Gewindebohrungen (M5-Senkkopf) |
Halbauszug: Auszuglänge = halbe Einbaulänge + 15 mm.
Belastung in ausgezogener Position, bei gleichmäßiger Gewichtsverteilung und senkrechtem schubladenartigem Einbau.
Weitere belastungstechnische Details müssen auf jeden Fall mit unseren Mitarbeitern besprochen werden.
