Teleskopausziehträger
Schwerlast

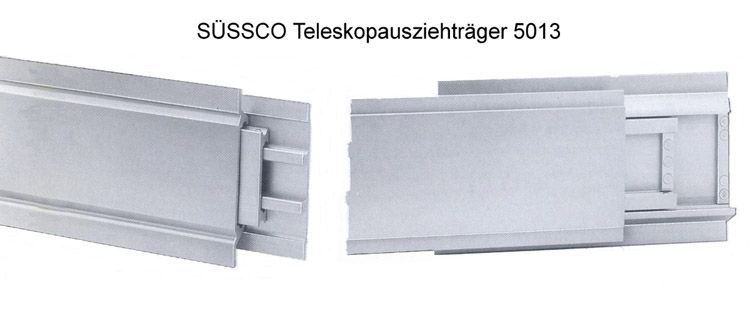

Teleskopschiene 5013
Diese kugelgelagerte Teleskopschiene mit hochwertiger Aluminiumlegierung wurde für hohe Belastungen entwickelt und
zeichnet sich durch eine leichte Kugelführung aus.
Diese Teleskopschiene ist außerdem durch die beiden glatt miteinander abschließenden Innen- und Außenschienen sehr staubdicht.

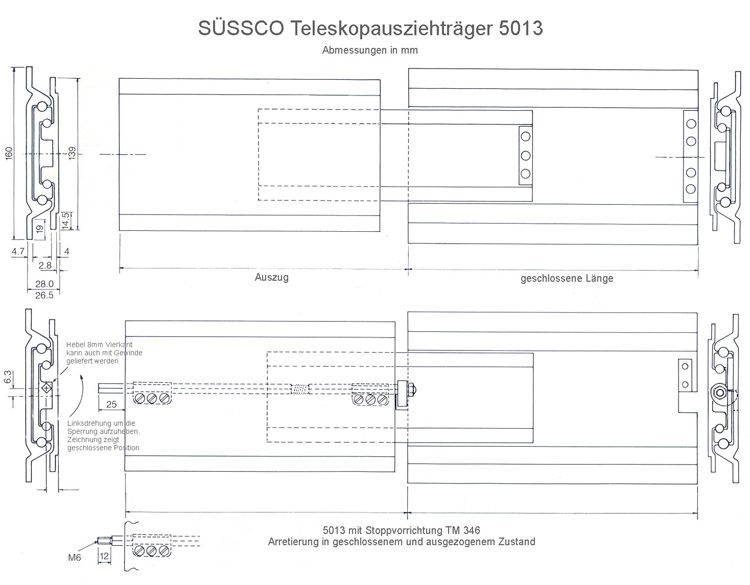

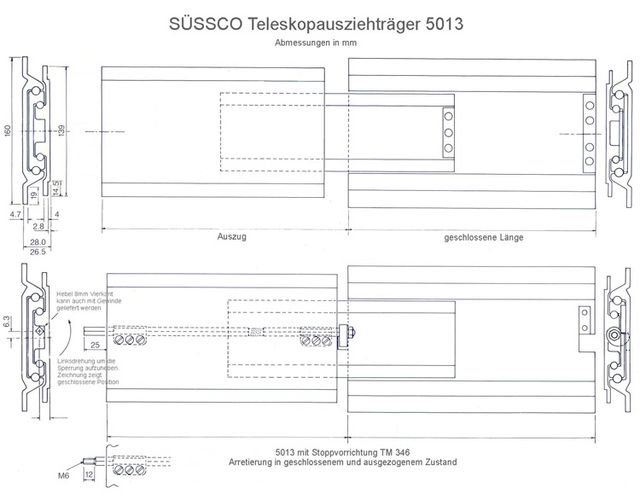

Sie kann auf Wunsch mit einer Stoppvorrichtung geliefert werden,
die eine Arretierung im geschlossenen und ausgezogenen Zustand bewirkt.
Die in der Tabelle angegebenen Schienenlängen sind Standardlängen.
Längere Teleskopschienen oder Zwischengrößen können auf Wunsch als Sonderanfertigung geliefert werden.
Aluminium-Teleskopschiene | |||
|---|---|---|---|
| Modell 5013 | Einbaulänge mm geschlossen (+/-0,8mm) | Auszug mm (+/-3mm) | Belastung ca. kg / Paar |
| 5013 11.75 | 298,5 | 300 | 325 |
| 5013 15.00 | 381,0 | 380 | 280 |
| 5013 20.00 | 508,0 | 510 | 225 |
| 5013 24.00 | 609,6 | 610 | 185 |
| 5013 30.00 | 762,0 | 760 | 140 |
| 5013 40.00 | 1016,0 | 1016 | 80 |
| 5013 50.00 | 1270,0 | 1270 | 70 |
Vollauszug: Auszuglänge = Einbaulänge.

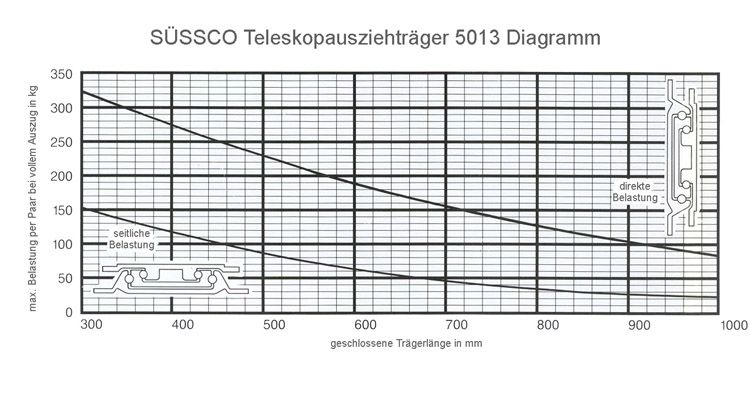

Belastung in ausgezogener Position, bei gleichmäßiger Gewichtsverteilung und senkrechtem, schubladenartigem Einbau.
Weitere belastungstechnische Details müssen auf jeden Fall mit unseren Mitarbeitern besprochen werden.
