Teleskopausziehträger

Schwerlast

Teleskopschiene 8890

Material: Stahl verzinkt, Edelstahl oder Aluminium.

Download als PDF

Die Schwerlast-Teleskpschiene 8890 läßt sich durch zweimaliges Ausziehen auf das doppelte Fixmaß verlängern.

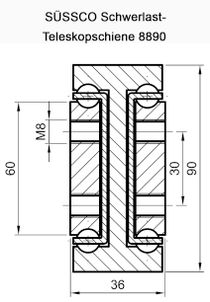

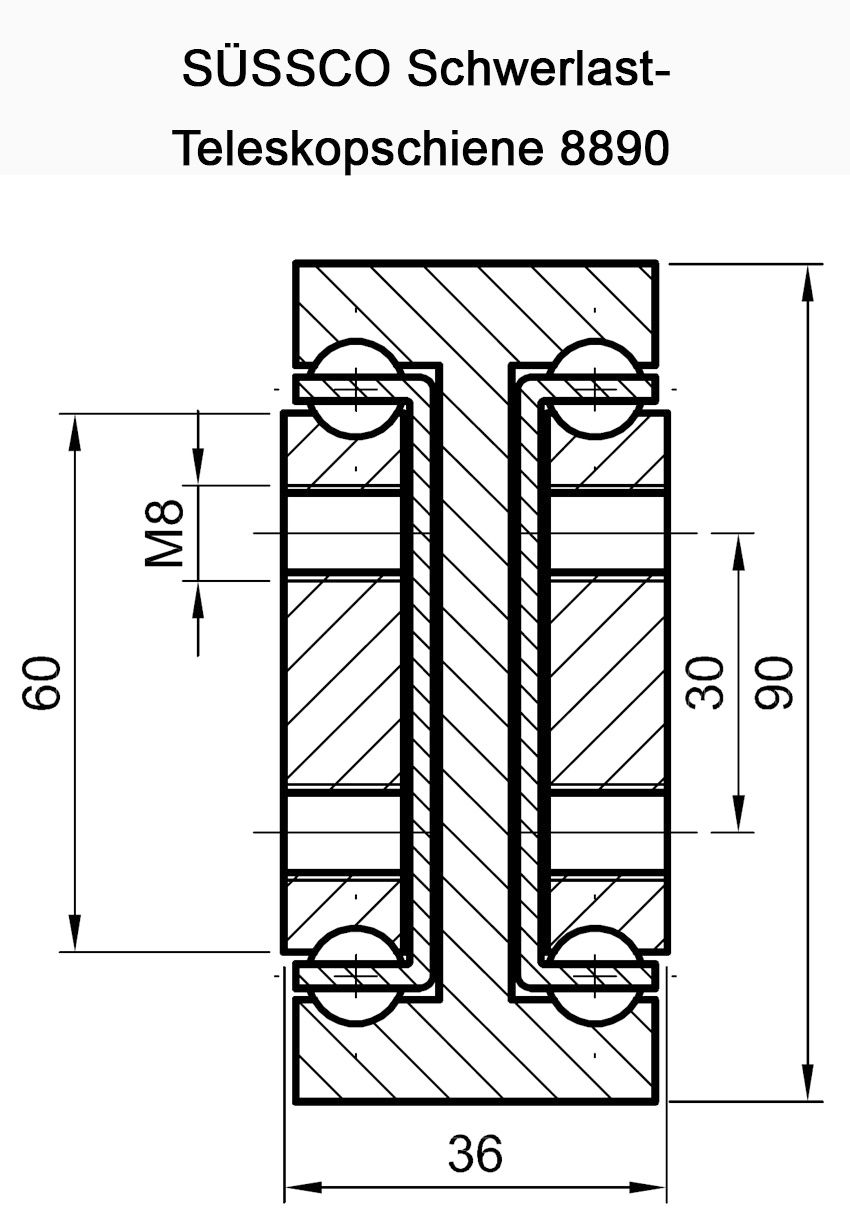

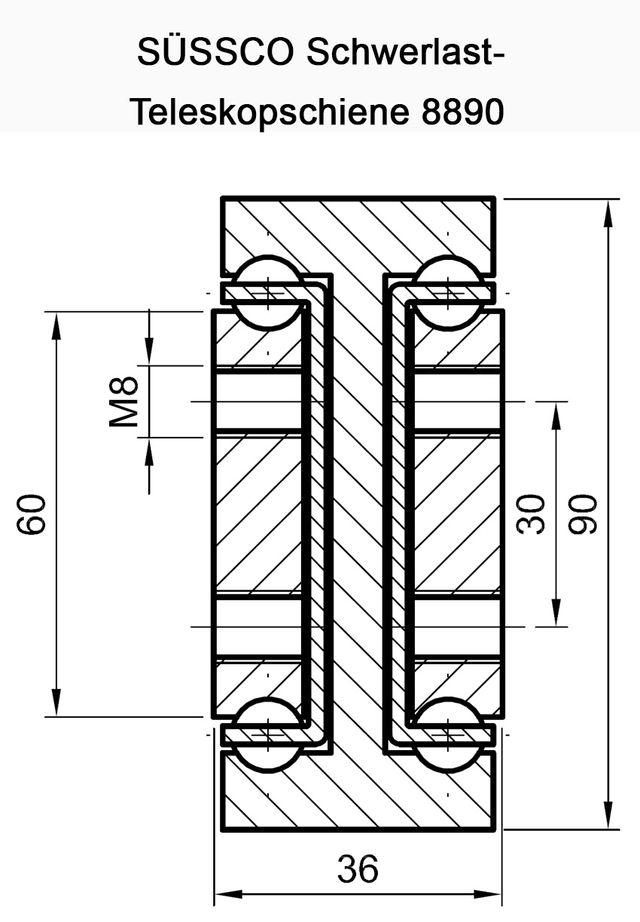

Die Teleskopausziehträger werden mit M8 Standardbohrungen geliefert.

Sonderanfertigungen sind auf Wunsch möglich.

Modell 8890

Einbaulänge
mm

Auszug
mm

Belastung
ca. kg / Paar

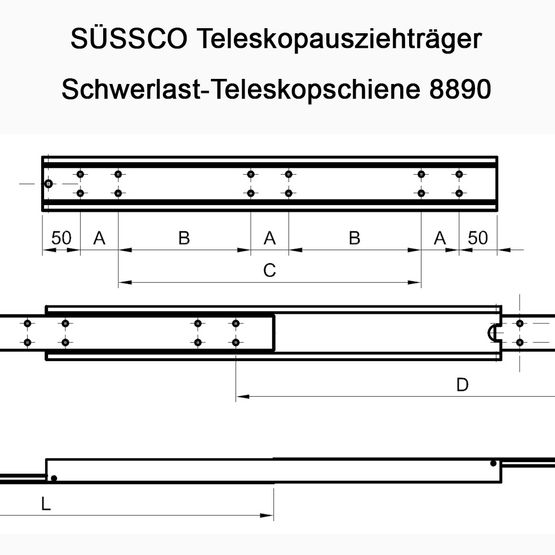

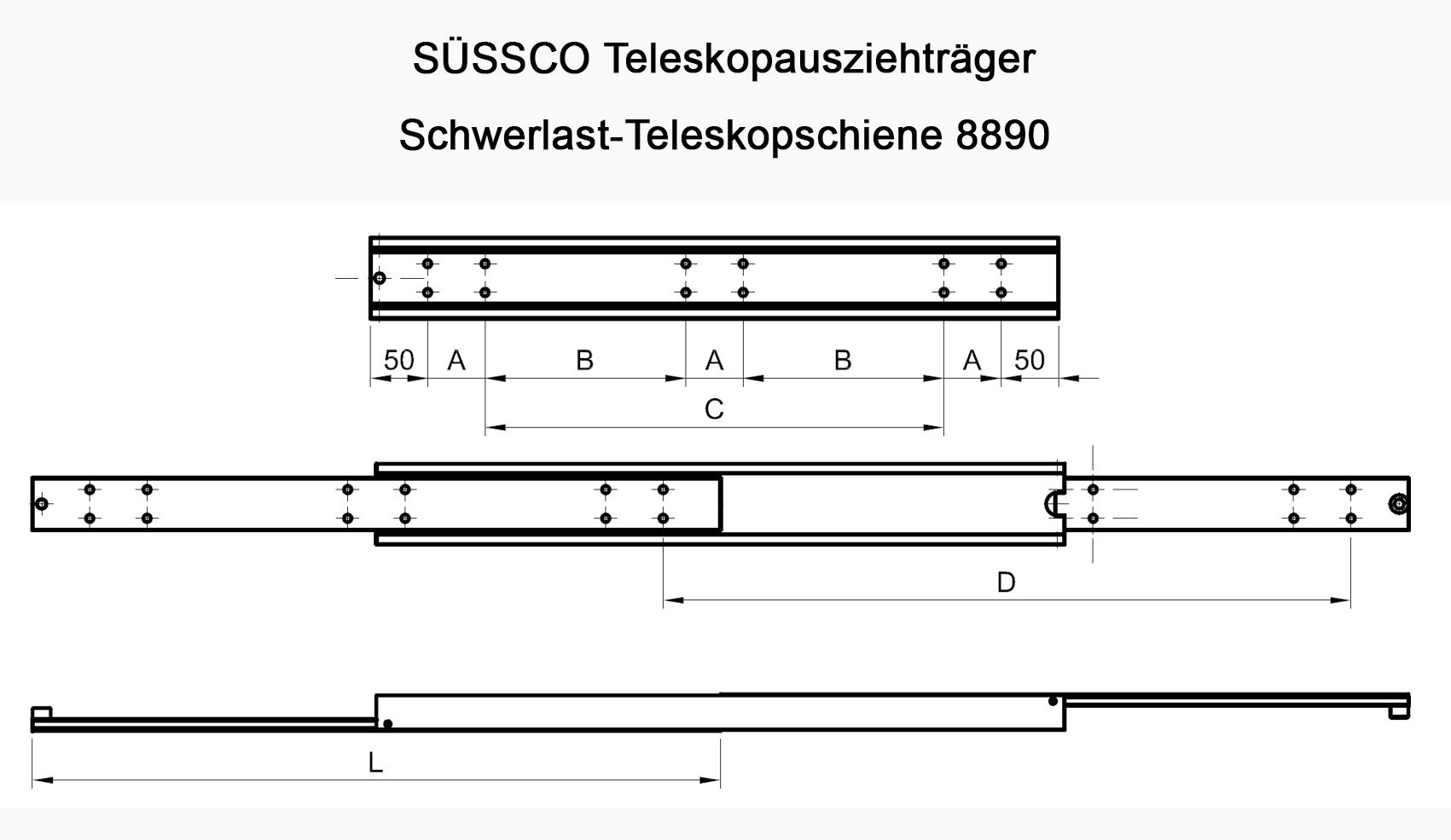

 Bohrbild - Maß

ABC
8890 0202002001.12550
8890 0252502501.12550 50
8890 0303003001.12550 100
8890 0353503501.12550 150
8890 0404004001.12550 200
8890 0454504501.10050 250
8890 0505005001.08050 300
8890 0555505501.06050 350
8890 0606006001.05050 400
8890 0656506501.04050200
8890 0707007001.02550225
8890 0757507501.00050250
8890 08080080097550275
8890 08585085095050300
8890 09090090092550325
8890 09595095091050350
8890 1001.0001.00090050375
8890 1051.0501.05089850400
8890 1101.1001.10089750425
8890 1151.1501.15089250450
8890 1201.2001.20088550475
8890 1251.2501.25087050500
8890 1301.3001.30085650525
8890 1351.3501.35083050550
8890 1401.4001.40081150575
8890 1451.4501.45077550600
8890 1501.5001.50075950625
8890 1551.5501.55072550650
8890 1601.6001.60069050675
8890 1651.6501.65065050700
8890 1701.7001.700609100650
8890 1751.7501.750564100675
8890 1801.8001.800523100700
8890 1851.8501.850478100725
8890 1901.9001.900437100750
8890 1951.9501.950390100775
8890 2002.0002.000345100800



Vollauszug: Auszuglänge = Einbaulänge.
Belastung in ausgezogener Position, bei gleichmäßiger Gewichtsverteilung und senkrechtem schubladenartigem Einbau.

Weitere belastungstechnische Details müssen auf jeden Fall mit unseren Mitarbeitern besprochen werden.
