Teleskopausziehträger
Schwerlast

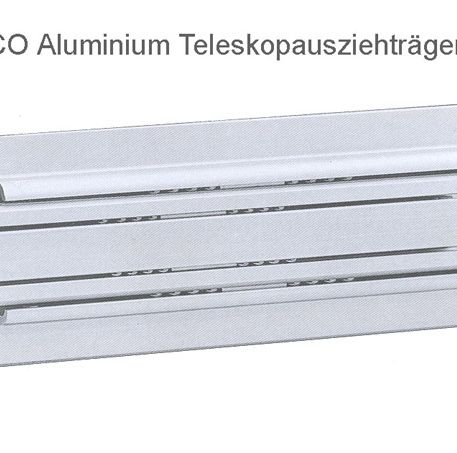

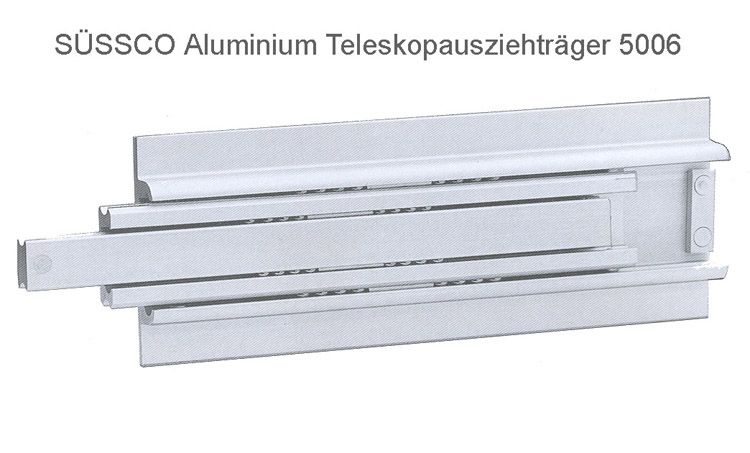

Teleskopschiene 5006
Die Teleskopschiene 5006 läßt sich durch zweimaliges Ausziehen auf das doppelte Fixmaß verlängern.
Die in der Tabelle angegebenen Schienenlängen sind Standardlängen.
Längere Teleskopschienen oder Zwischengrößen können auf Wunsch als Sonderanfertigung geliefert werden.
| Aluminium-Teleskopschiene Modell 5006 | |||
|---|---|---|---|

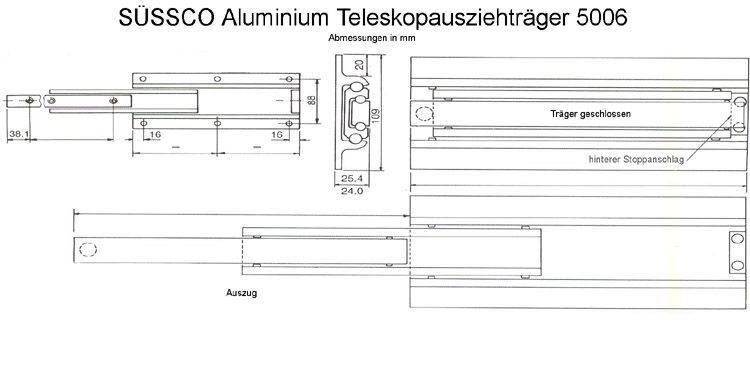

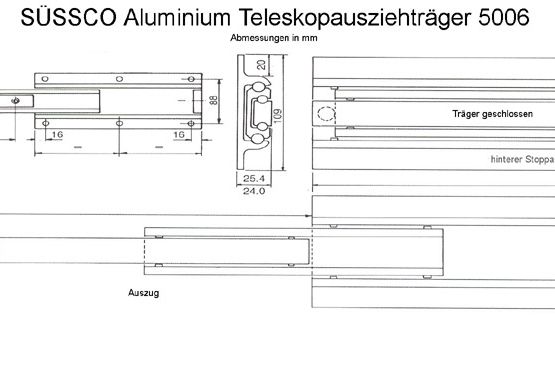

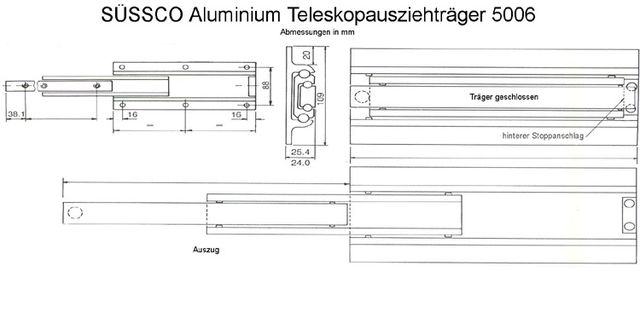

| Modell 5006 | Einbaulänge mm geschlossen (+/-0,8mm) | Auszug mm (+/-3mm) | Belastung ca. kg / Paar |
| 5006 11.75 | 298,5 | 300 | 110 |
| 5006 17.75 | 450,9 | 450 | 90 |
| 5006 23.75 | 603,3 | 600 | 75 |
| 5006 29.75 | 775,7 | 775 | 50 |
| 5006 41.75 | 1.060,5 | 1.060 | 40 |
Vollauszug: Auszuglänge = Einbaulänge.

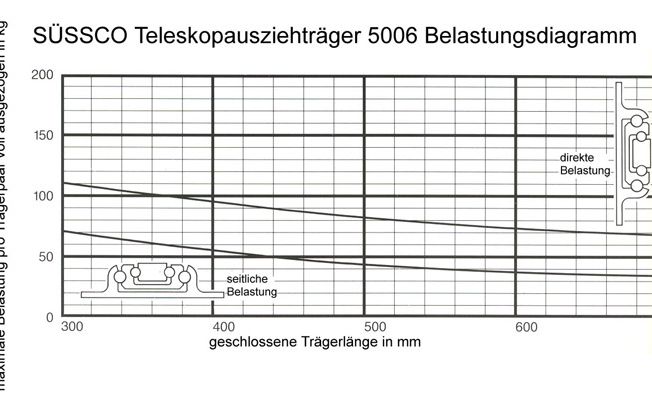

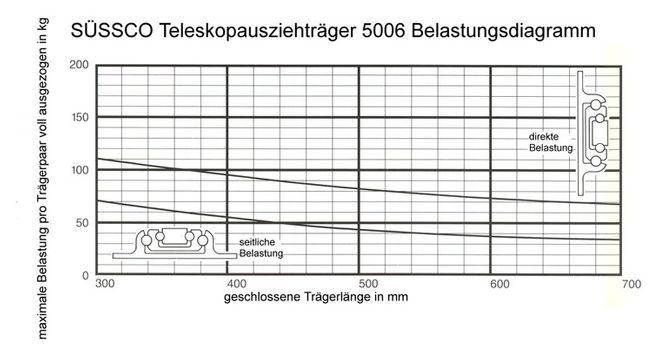

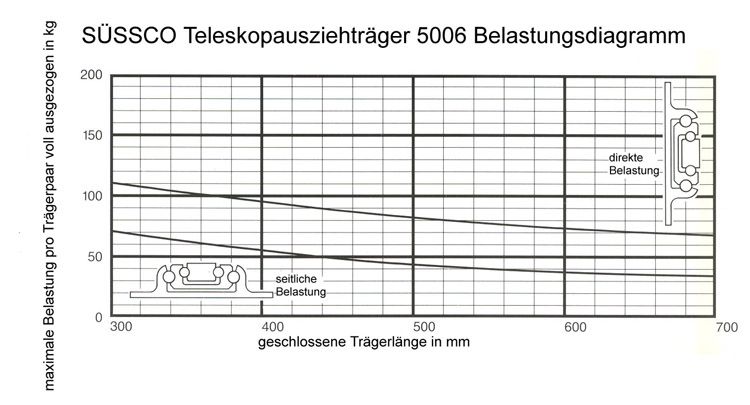

Belastung in ausgezogener Position, bei gleichmäßiger Gewichtsverteilung und senkrechtem, schubladenartigem Einbau.
Weitere belastungstechnische Details müssen auf jeden Fall mit unseren Mitarbeitern besprochen werden.
