Teleskopausziehträger
Aluminium
Teleskopschiene

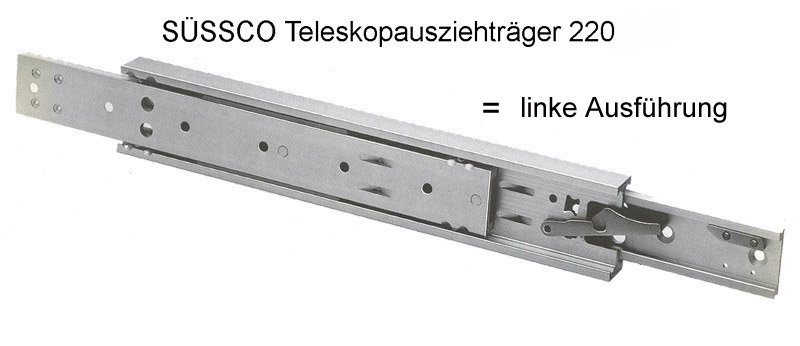

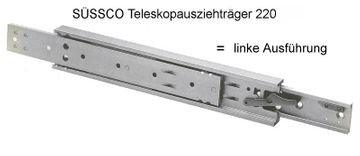

Modell 220 links / 230 rechts
| Aluminium-Teleskopschiene 220 links / 230 rechts doppelt ausziehbar mit Stopp-Vorrichtung | |||||
|---|---|---|---|---|---|
| Modell 210 | Einbaulänge mm geschlossen (+/-3mm) | Auszug mm (+/-3mm) | Abstand mm Lochmitte zu Lochmitte (+/- 0,15mm) | Befestigungs- löcher pro Schiene | Belastung ca. kg / Paar |
| 220/230 300 | 300 | 330 | 50 | 6 | 55 |
| 220/230 350 | 350 | 380 | 50 | 7 | 60 |
| 220/230 400 | 400 | 430 | 50 | 8 | 65 |
| 220/230 450 | 450 | 480 | 50 | 9 | 70 |
| 220/230 500 | 500 | 530 | 50 | 10 | 75 |
| 220/230 550 | 550 | 580 | 50 | 11 | 80 |
| 220/230 600 | 600 | 630 | 50 | 12 | 85 |

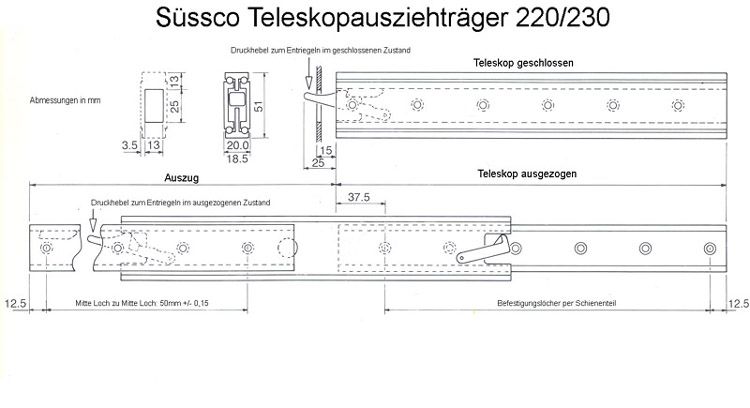

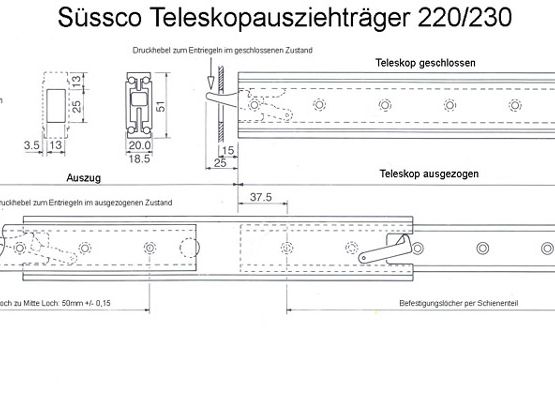

Doppelt ausziehbar; durch drei ineinander gleitende Schienenteile erreicht man beim Herausziehen das doppelte Maß der Einbaulänge plus 30mm Überauszug.
Dieser Teleskopausziehträger besitzt eine Stopp-Vorrichtung, die den Träger im geschlossenen und ausgezogenen Zustand arretiert.
Der Stopp-Mechanismus wird durch Betätigung eines gut zugänglichen Druckhebels wirksam.
Die Arretierung erfolgt danach völlig automatisch.
Die Geräteeinschübe ruhen auf diese Weise fest und sicher ohne zusätzliche Befestigung im oder außerhalb des Gehäuses.
Für die Druckhebel müssen allerdings kleine Ausschnitte in das Frontpaneel gestanzt werden.
| Technische Daten | |
| Tragkraft | bis zu 85kg/Paar(gleichmäßig vert. Last) |
| Material | Alu-Legierung 6063 FT nach BS 1474 |
| Oberfläche | Eloxiert nach BS 1615 AAIO |
| Teleskop-Auszug | geschlossene Länge +30mm Überauszug |
| Kugelführung | Stahlkugeln in Nylonstreifen laufend |
| Bewegungsablauf | über 32 Stahlkugeln |
| Befestigung/Montage | Standard-Befestigungslöcher mit Durchgangsbohrungen in der Mittelschiene für den Einsatz von M5-Flachkopfschrauben |
Vollauszug: Auszuglänge = Einbaulänge + 30 mm Überauszug.

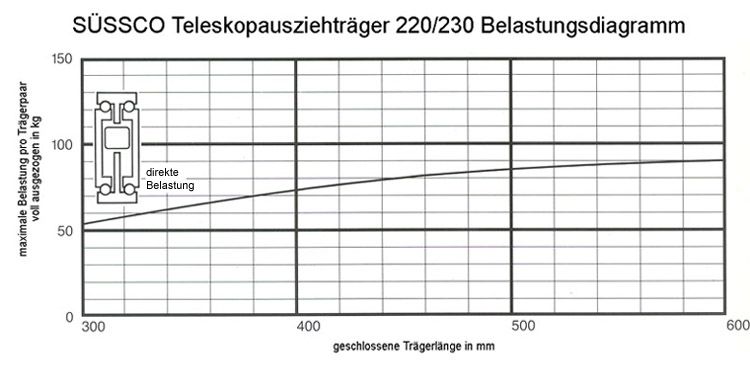

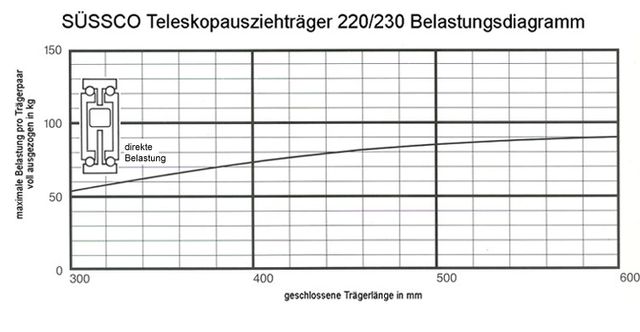

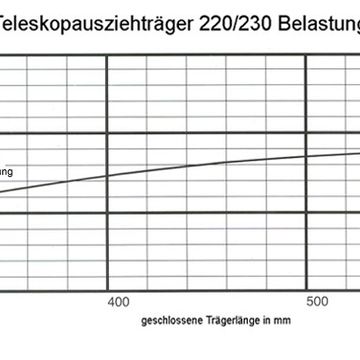

Belastung in ausgezogener Position, bei gleichmäßiger Gewichtsverteilung
und senkrechtem schubladenartigem Einbau.
Weitere belastungstechnische Details müssen auf jeden Fall mit unseren Mitarbeitern besprochen werden.
