Teleskopausziehträger

Schwerlast

Teleskopschiene 8870

Material: Stahl verzinkt, Edelstahl oder Aluminium.

Download als PDF

Die Schwerlast-Teleskpschiene 8870 läßt sich durch zweimaliges Ausziehen auf das doppelte Fixmaß verlängern.

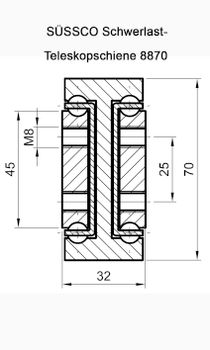

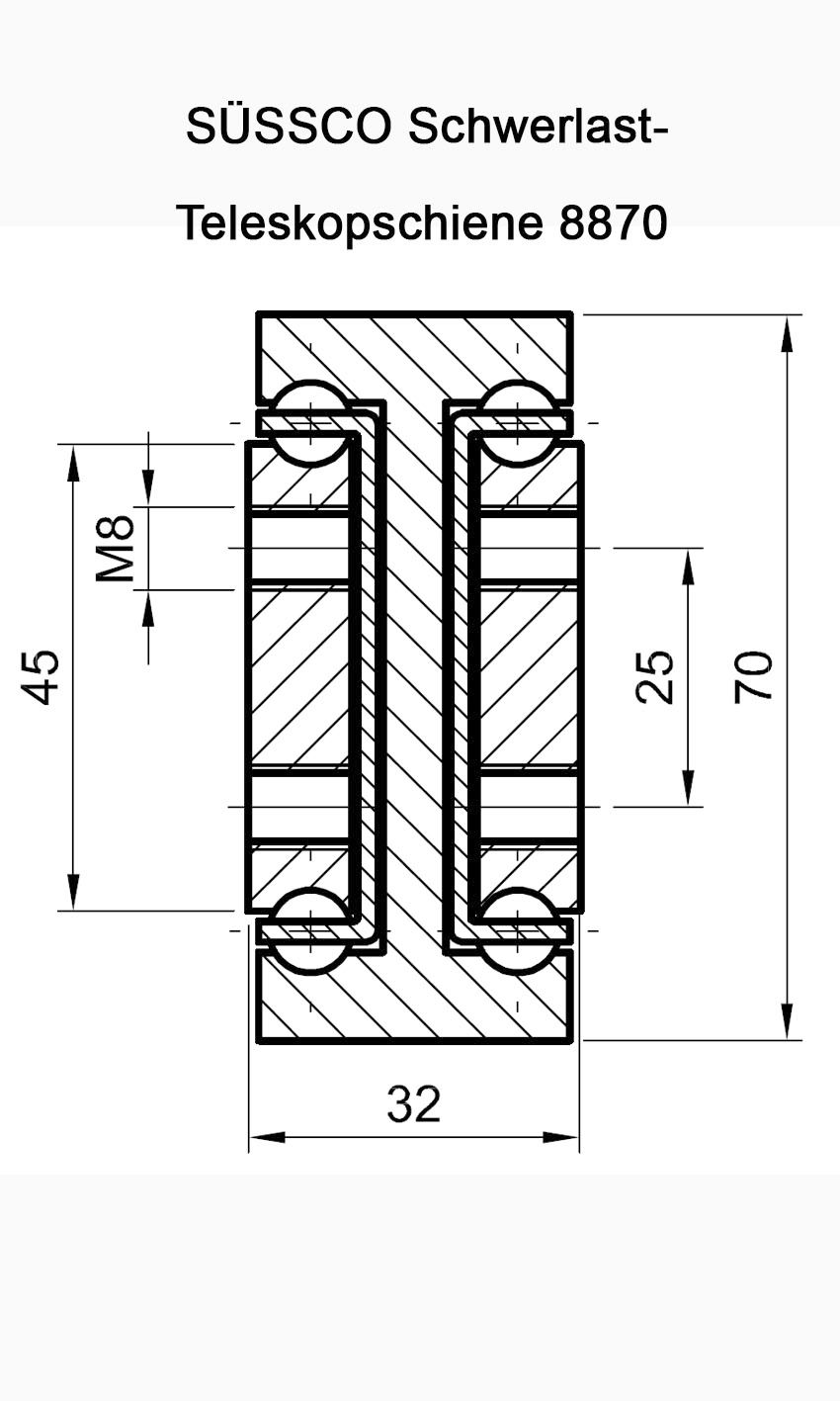

Die Teleskopausziehträger werden mit M8 Standardbohrungen geliefert.

Sonderanfertigungen sind auf Wunsch möglich.

Modell 8870

Einbaulänge
mm

Auszug
mm

Belastung
ca. kg / Paar

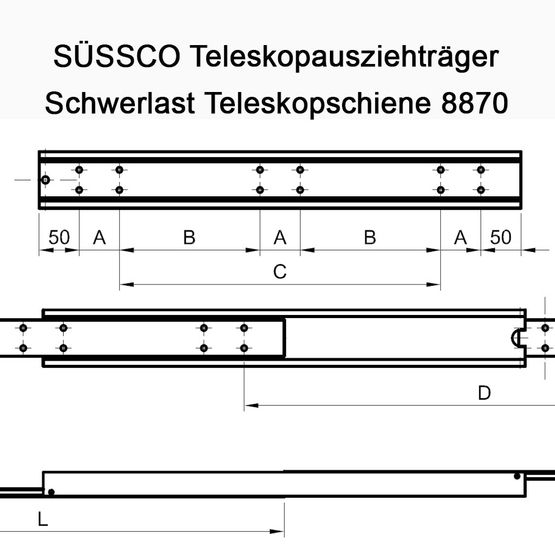

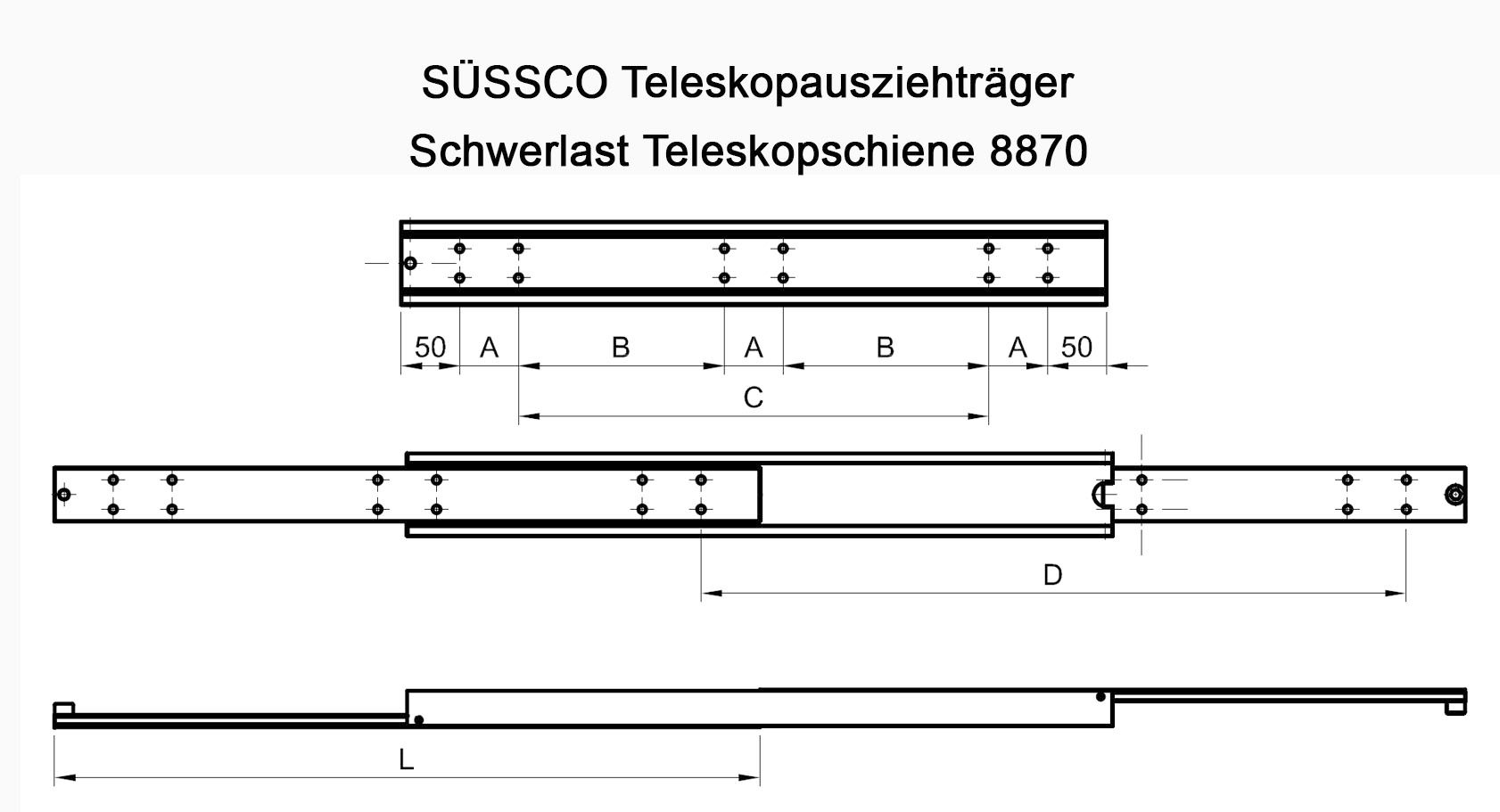

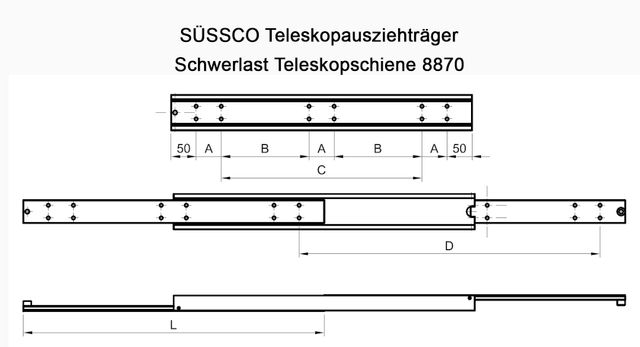

 Bohrbild - Maß

ABC
8870 04040040060050 200
8870 04545045062550 250
8870 05050050063050 300
8870 05555055064550 350
8870 06060060065050 400
8870 06565065063050200
8870 07070070061550225
8870 07575075061750250
8870 08080080062650275
8870 08585085063250300
8870 09090090063250325
8870 09595095062150350
8870 1001.0001.00061050375
8870 1051.0501.05058750400
8870 1101.1001.10056450425
8870 1151.1501.15053650450
8870 1201.2001.20050950475
8870 1251.2501.25048250500
8870 1301.3001.30045450525
8870 1351.3501.35042850550
8870 1401.4001.40040350575
8870 1451.4501.45037850600
8870 1501.5001.50035350625
8870 1551.5501.55032950650
8870 1601.6001.60030550675
8870 1651.6501.65028250700
8870 1701.7001.700259100650
8870 1751.7501.750236100675
8870 1801.8001.800213100700
8870 1851.8501.850192100725
8870 1901.9001.900170100750
8870 1951.9501.950160100775
8870 2002.0002.000150100800



Vollauszug: Auszuglänge = Einbaulänge.
Belastung in ausgezogener Position, bei gleichmäßiger Gewichtsverteilung und senkrechtem schubladenartigem Einbau.

Weitere belastungstechnische Details müssen auf jeden Fall mit unseren Mitarbeitern besprochen werden.
