Teleskopausziehträger

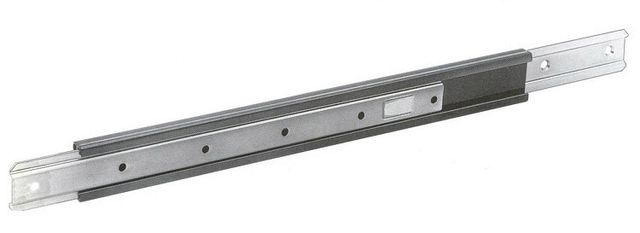

Teleskopschiene Nylon-Metall 5012
Unserer Nylon-Metall-Teleskopausziehträger wurde zunächst für das international bekannte 19 Zoll System entwickelt.
Die Bewährung im Rahmen des 19" Systems war so erfolgreich, daß wir die Nylon-Metall-Teleskopausziehträger auch darüber hinaus bei verschieden Planungen empfehlen und liefern.
Dieses auf einem besonderen Prinzip beruhende Trägermodell besteht aus einem, Nylon überzogenen Stahl-Profil, in dem zwei Stahlflachschienen laufen.
Die Stabilität dieser Gleiter ist überraschend hoch.
Durch den Nylonüberzug wird gleichzeitig eine elektrische Isolierung des Geräteeinschubes gegenüber dem Schrank erreicht.
Soll eine Erdung erfolgen, so genügt die Befestigung eines Metallstückes.
Sie wurden unter anderem auch für militärische Anwendungen eingesetzt,
wobei sie während der Tests folgenden Anforderungen standhalten mußten.
13 g Beschleunigung
50 g Schock
Temperaturen 50°-70° Celsius
Vibrationstest von 5 bis 5.000 c/s
Falls die Teleskopausziehträger in antimagnetischer Ausführung gewünscht werden, fertigen wir sie aus Stainless-Steel.
Diese Version wird besonders beim Einsatz im Medizin- und Konsumbereich sowie in Flugzeugbordküchen gewünscht.
| Nylon-Metall-Teleskopausziehträger Modell 5012 | |||
|---|---|---|---|
| Modell 5012 | Einbaulänge mm geschlossen (+/- 0,3 mm) | Auszug mm (+/- 0,3 mm) | Belastung ca. kg/Paar |
| 5012 09.75 | 247,7 | 273,1 | 45 |
| 5012 11.75 | 298,5 | 323,9 | 41 |
| 5012 13.75 | 349,3 | 374,7 | 37 |
| 5012 15.75 | 400,1 | 425,5 | 33 |
| 5012 17.75 | 450,9 | 476,3 | 29 |
| 5012 19.75 | 501,7 | 527,1 | 26 |
| 5012 21.75 | 552,5 | 577,9 | 23 |
| 5012 23.75 | 603,3 | 628,7 | 20 |
Den Teleskopausziehträger 5012 liefern wir in 3 unten beschriebenen Ausführungen

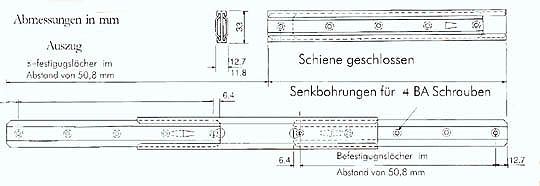

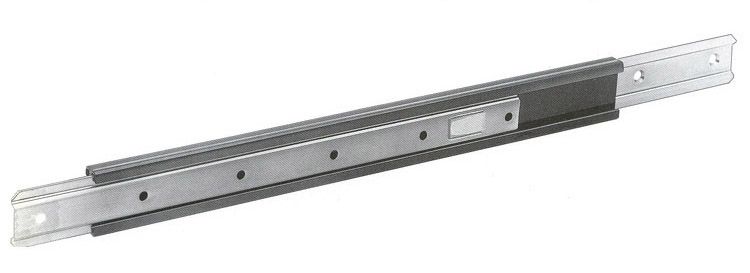

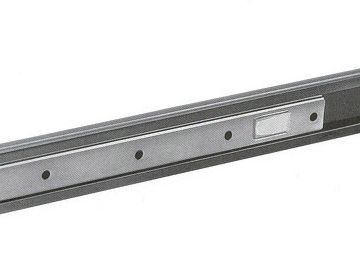

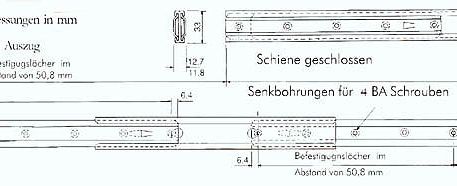

Typ 5012 FN
Nylon - Metall - Teleskopausziehträger
Wenn die Schublade nicht vom Rahmengestell gelöst werden muß,
ist das Modell 5012 FN genau richtig.
Vollauszug: Auszuglänge/Einbaulänge.
Belastung in ausgezogener Position, bei gleichmäßiger Gewichtsverteilung und senkrechtem schubladenartigem Einbau.
Weitere belastungstechnische Details müssen auf jeden Fall mit unseren Mitarbeitern besprochen werden.
FN hat einen einfachen Stopp-Anschlag und kann durch zweimaliges
Herausziehen auf das doppelte Maß verlängert werden.
Wichtig
Bei dem FN-Teleskopausziehträger ist der Stoppanschlag so konstruiert, daß er nur nach einer Seite anschlägt. Schiebt man den Teleskopausziehträger ganz nach hinten heraus, so löst sich die am Chassis befestigte Metall-Innenseite völlig vom Nylongleiter und kann danach problemlos wieder eingesetzt werden. Das ist vorteilhaft bei evtl. anfallenden Reparaturen, da man lediglich das rückwärtige Paneel des Schrankes entfernen muß.

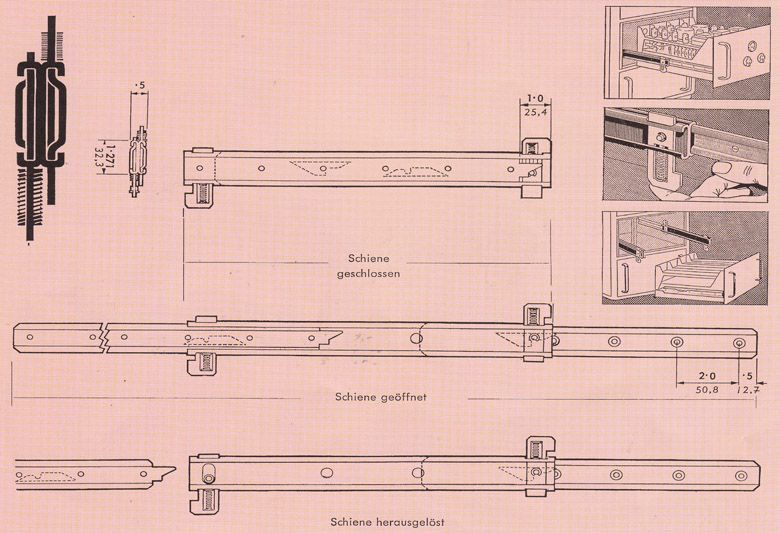

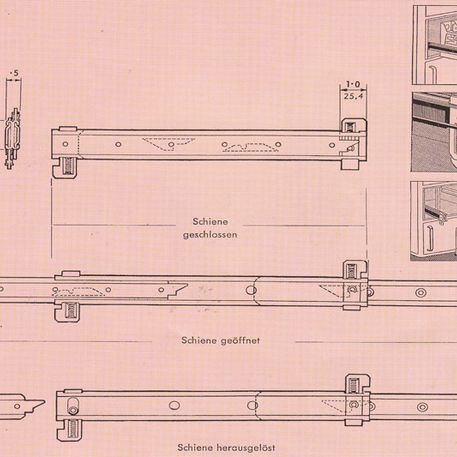

Typ 5012 SN
Nylon - Metall - Teleskopausziehträger
Bei diesem Modell kann der Einschub ganz vom Rahmengestell herausgelöst werden.
Unsere Ausführung SN besitzt eine besondere Einrastmöglichkeit,
die den Einschub im geschlossenen und geöffneten Zustand festhält.
Dieses Einrasten wird duch 2 Sperrklinken ermöglicht.
Ein Fingerdruck genügt.

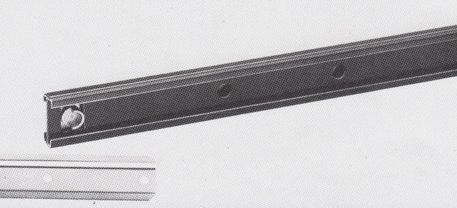

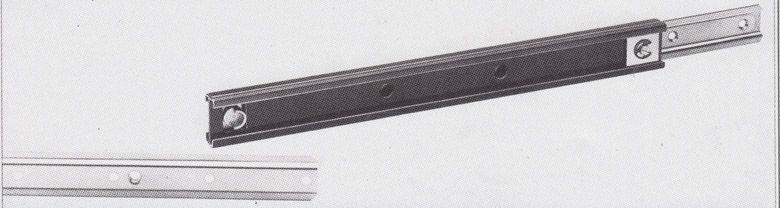

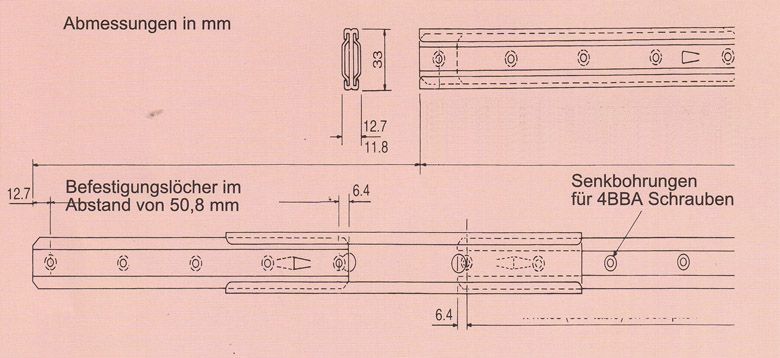

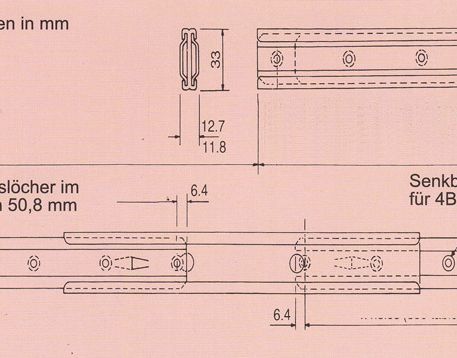

Typ 5012 RN
mit Raste
Nylon - Metall - Teleskopausziehträger
Unsere Schiene RN ist ideal in Fällen, wo nur ein geringer Montageplatz zur Verfügung steht.
Mittels eines Schraubenziehers wird eine Raste um 180° gedreht, danach kann der Schubkasten bequem vom Rahmengestell gelöst werden.
Auch diese Schiene läßt sich durch zweimaliges Ausziehen auf das doppelte Fix-Maß verlängern.
Vollauszug: Einbaulänge/Auszuglänge (siehe oben).
Belastung in ausgezogener Position, bei gleichmäßiger Gewichtsverteilung und senkrechtem schubladenartigem Einbau.
Weitere belastungstechnische Details müssen auf jeden Fall mit unseren Mitarbeitern besprochen werden.
Teillieferungen aus Lagervorrat, Zwischenverkauf vorbehalten.
Die Lieferzeit für Teleskop-Ausziehträger, die nicht sofort aus dem Lagerbestand verfügbar sind,
beträgt mindestens 8-10 Wochen, da wir aus Kostengründen nur Sammelbestellungen an unser Lieferwerk durchführen.
