Schlittensystem
S50-Schlitten
Die Führung ist variabel von
500 mm bis maximal 2.000 mm.
Der S50-Schlitten wird zur Beförderung von
Gegenständen in einer vorgesehenen Führung genutzt.
Schlittengrößen 100 mm und 150 mm,
individuell miteinander kombinierbar.

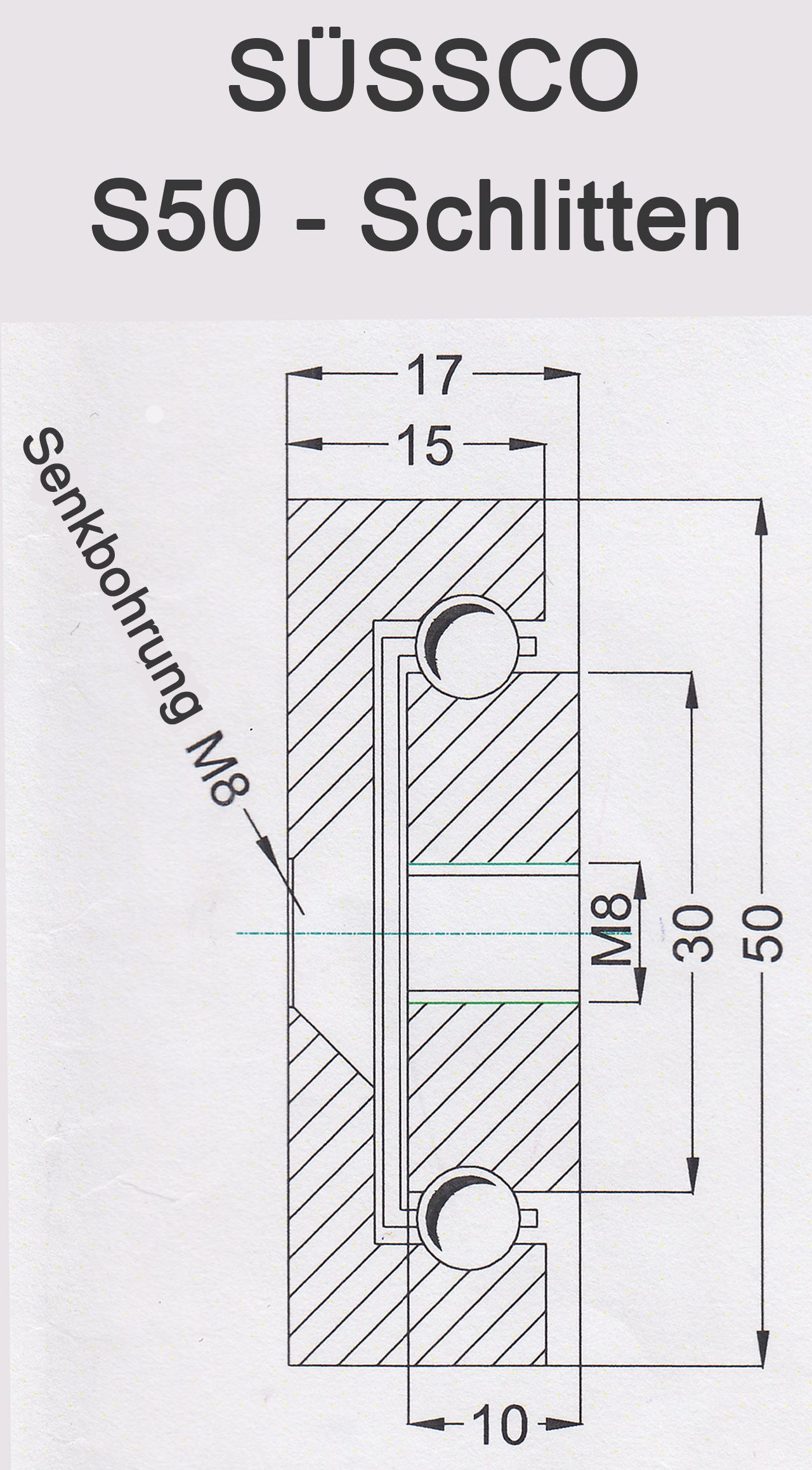

Je nach Länge und Gewicht erfolgt die Befestigung
durch M8-Senkbohrungen.
Der Schlitten wird durch zwei Schrauben,
M8-Gewindebohrung, mit dem zu befördernden
Gegenstand verbunden.
Lieferbar sind auch S70 und S90 Schlitten Systeme, wahlweise mit einem oder zwei Schlitten.
Die Belastung gilt pro Paar bei gleichmäßig verteilter Last und schubladenartigem Einbau.
Bei flachem Einbau reduziert sich die Belastbarkeit um 30%.

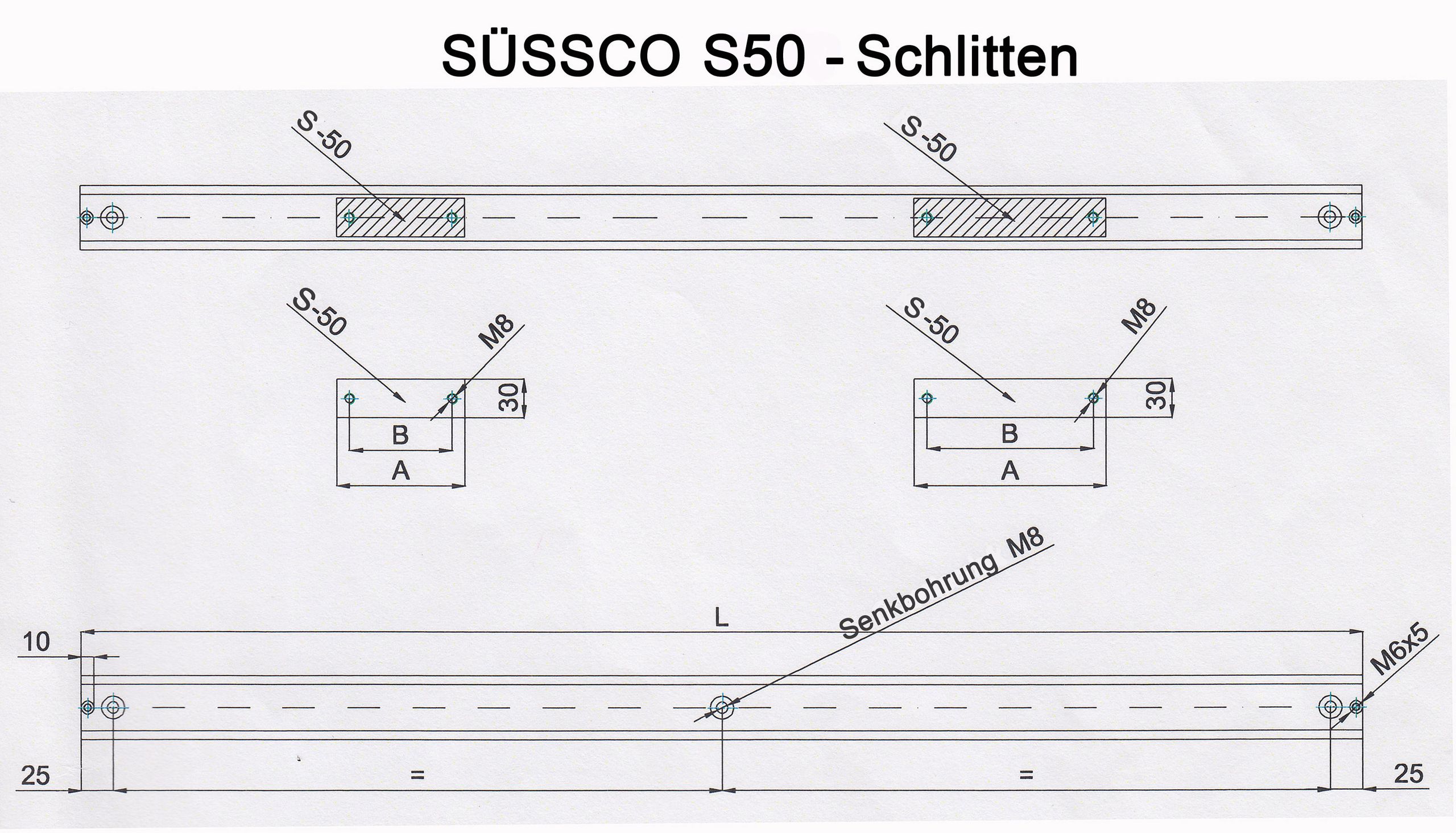

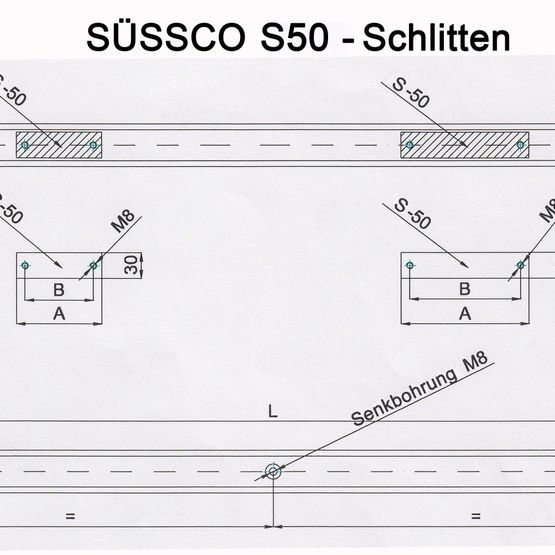

S50 | Einbaulänge mm | Bohrbild - Maß | Belastung ca. kg / Paar | Bohrbild - Maß | Belastung ca. kg / Paar | ||
A | B | A | B | ||||
Schlitten System | 500 | 100 | 80 | 300 | 150 | 130 | 400 |
... | ... | ... | ... | ... | ... | ... | |
2.000 | 100 | 80 | 300 | 150 | 130 | 400 |
