Teleskopausziehträger
Schwerlast
Teleskopschiene 6000
100% Auszug - Vollauszug
- M-6 Standard Bohrungen
- Belastung bis 600kg/Paar
- 100% Auszug
- Material: Stahl
- Kugeln in Käfigen verzinkt
Einbaulänge | Maximal-Belastung in kg | Ziehkraft bei max. |
| 400 | 600 | 15 |
| 600 | 500 | 22 |
| 800 | 500 | 24 |
| 1.000 | 450 | 25 |
| Längen über 1000 mm sind lieferbar | ||

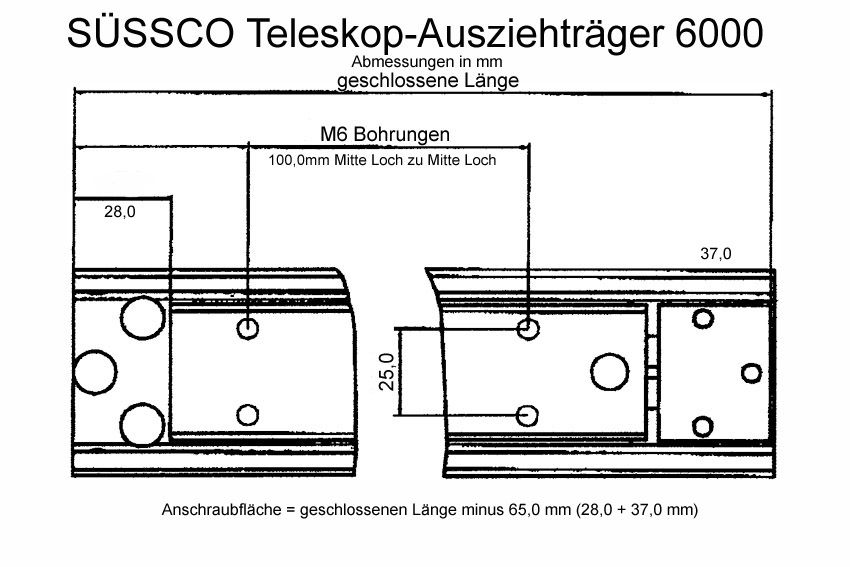

- Ansicht des Trägers im geschlossenen Zustand
- Innen- und Außenschiene sind identisch

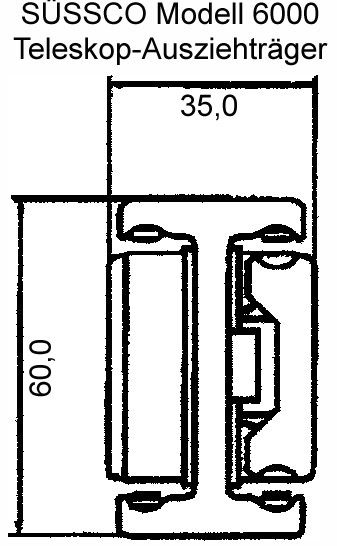

- Abmessungen in mm
- Anschraubfläche = geschlossene Länge minus 65 mm (28+37 mm)
Weitere belastungstechnische Details müssen auf jeden Fall
mit unseren Mitarbeitern besprochen werden.
Belastung in ausgezogener Position, bei gleichmäßiger Gewichtsverteilung
und senkrechtem schubladenartigem Einbau
