Teleskopausziehträger

Schwerlast

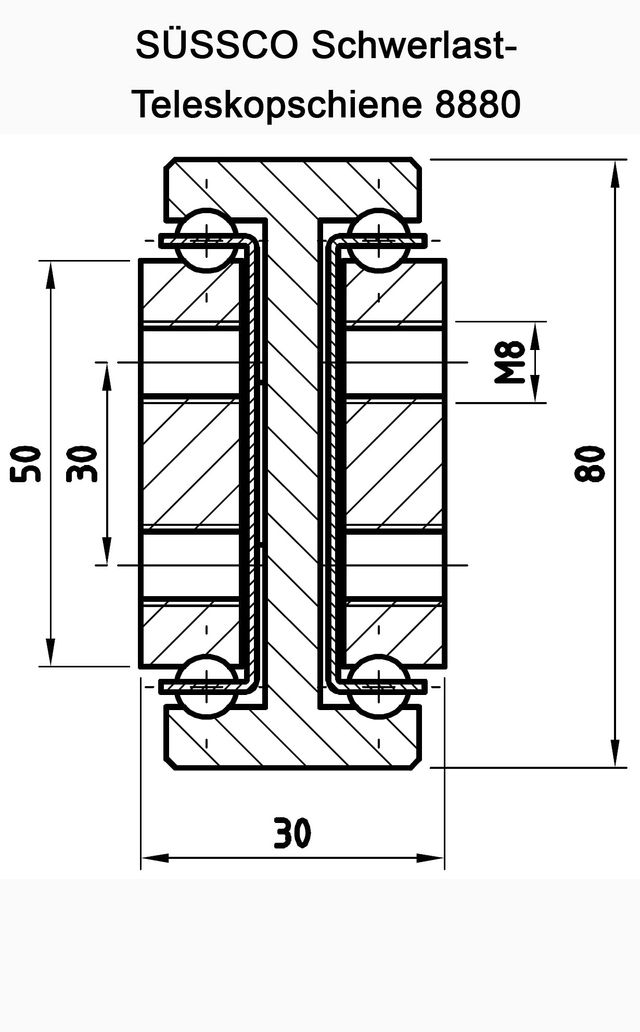

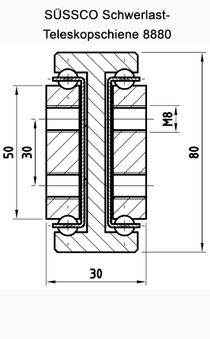

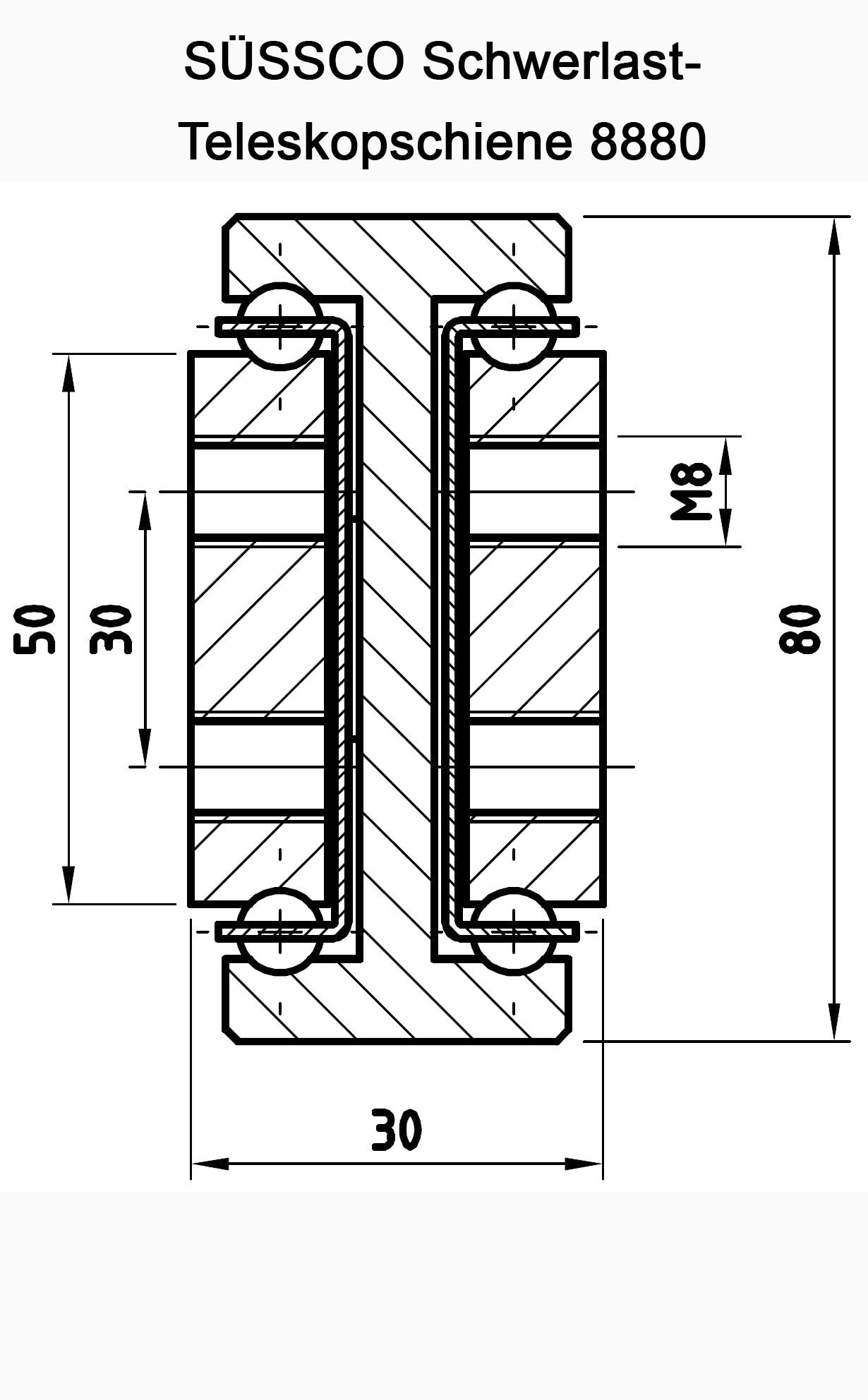

Teleskopschiene 8880

Material: Stahl verzinkt, Edelstahl oder Aluminium.

Download als PDF

Die Schwerlast-Teleskpschiene 8880 läßt sich durch zweimaliges Ausziehen auf das doppelte Fixmaß verlängern.

Die Teleskopausziehträger werden mit M8 Standardbohrungen geliefert.

Sonderanfertigungen sind auf Wunsch möglich.

Modell 8880

Einbaulänge
mm

Auszug
mm

Belastung
ca. kg / Paar

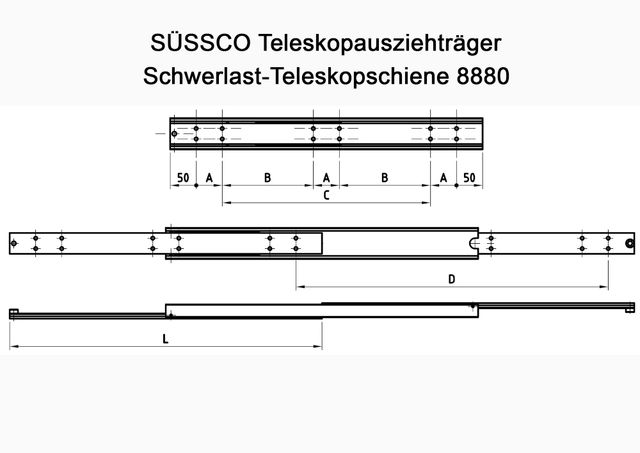

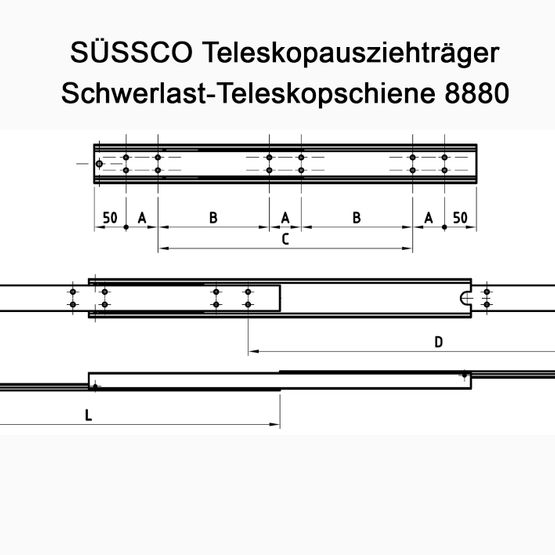

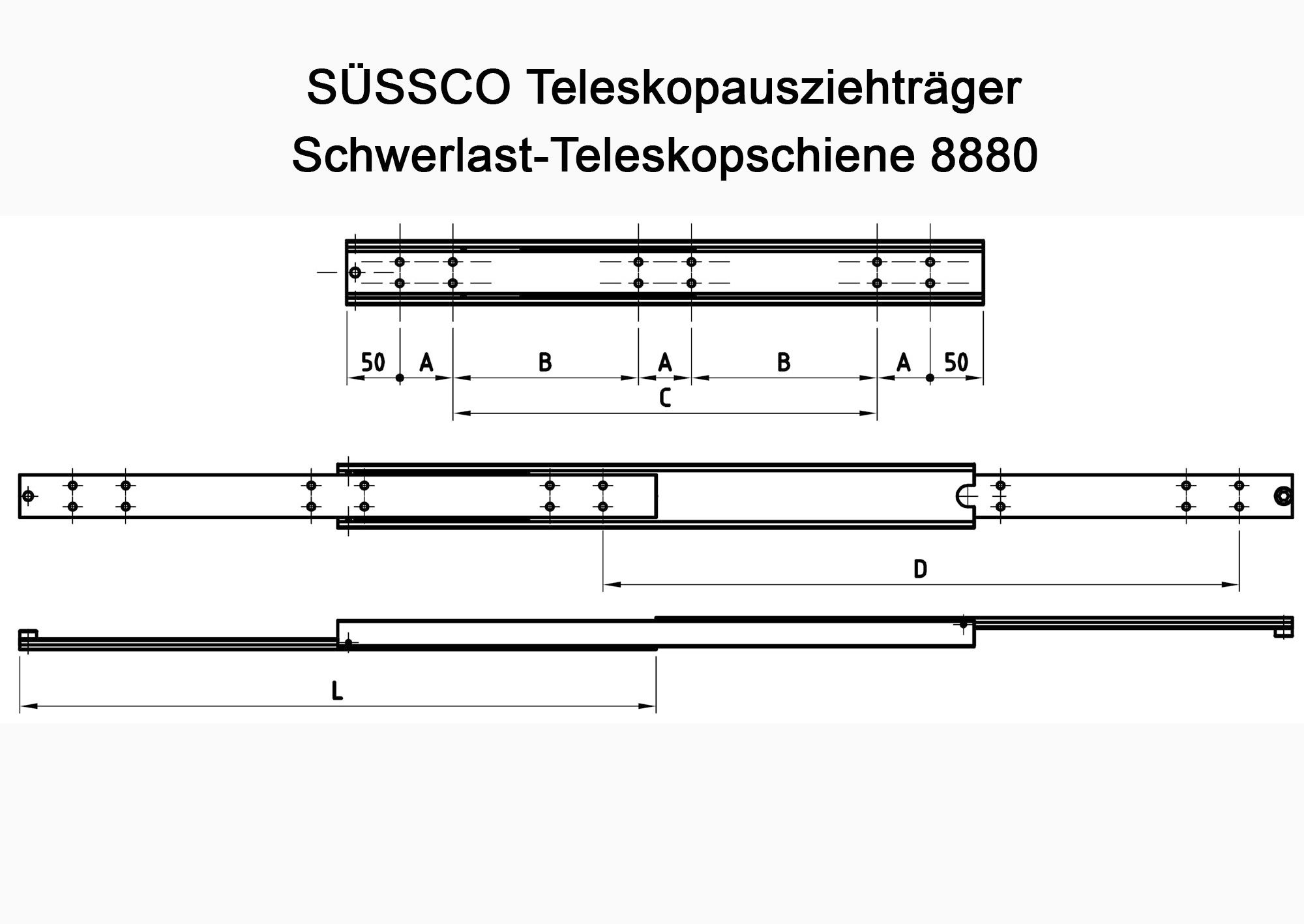

 Bohrbild - Maß

ABC
8880 02020020057050
8880 02525025060050 50
8880 03030030063050 100
8880 03535035066050 150
8880 04040040069050 200
8880 04545045072050 250
8880 05050050073650 300
8880 05555055074450 350
8880 06060060075850 400
8880 06565065075650200
8880 07070070075450225
8880 07575075074050250
8880 08080080073050275
8880 08585085072050300
8880 09090090071050325
8880 09595095070050350
8880 1001.0001.00069050375
8880 1051.0501.05068050400
8880 1101.1001.10067050425
8880 1151.1501.15066050450
8880 1201.2001.20065050475
8880 1251.2501.25064050500
8880 1301.3001.30063050525
8880 1351.3501.35062050550
8880 1401.4001.40060050575
8880 1451.4501.45059050600
8880 1501.5001.50058050625
8880 1551.5501.55055550650
8880 1601.6001.60053050675
8880 1651.6501.65050050700
8880 1701.7001.700470100650
8880 1751.7501.750430100675
8880 1801.8001.800380100700
8880 1851.8501.850340100725
8880 1901.9001.900300100750
8880 1951.9501.950275100775
8880 2002.0002.000250100800



Vollauszug: Auszuglänge = Einbaulänge.
Belastung in ausgezogener Position, bei gleichmäßiger Gewichtsverteilung und senkrechtem schubladenartigem Einbau.

Weitere belastungstechnische Details müssen auf jeden Fall mit unseren Mitarbeitern besprochen werden.
